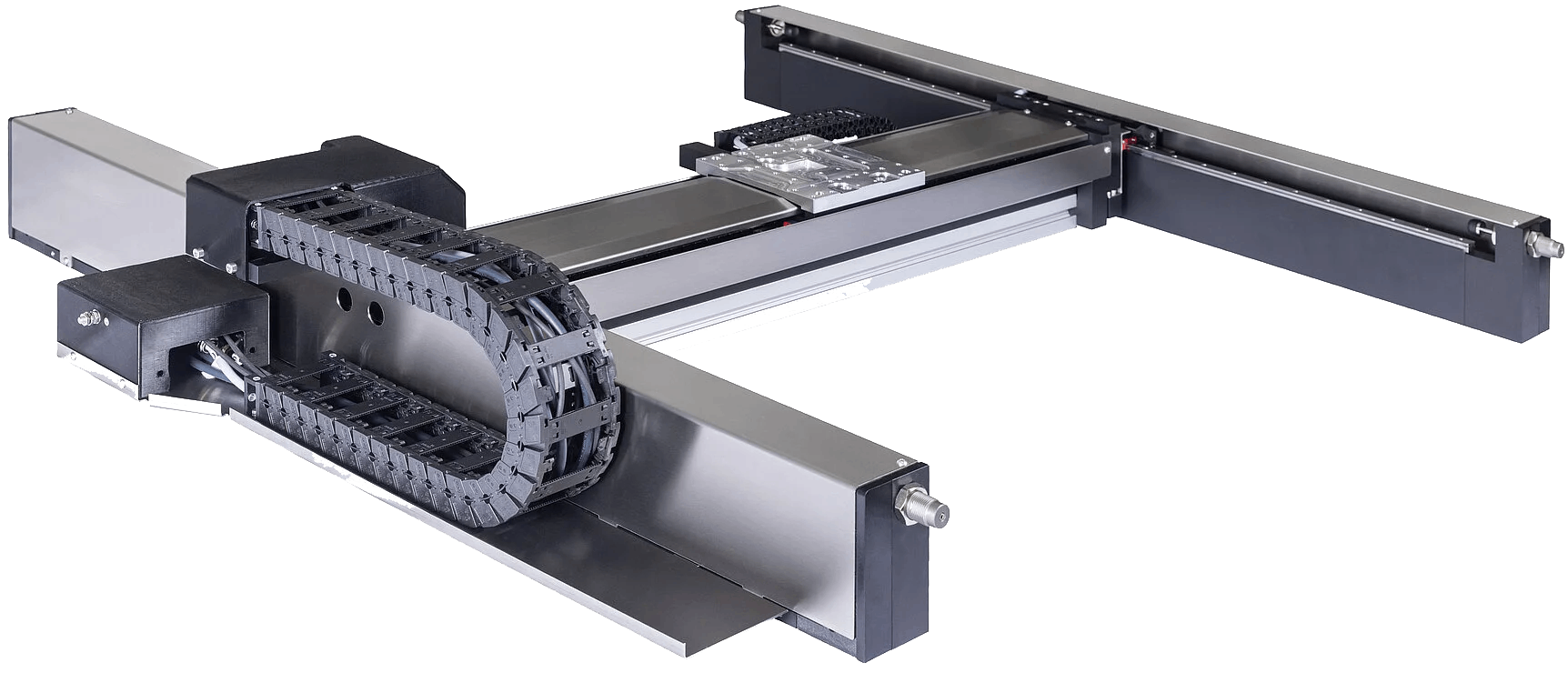

Portálový systém X-365

Portálový systém X-365 je standardizovaná modulární XY platforma s lineárními motory pro průmyslovou automatizaci, přesnou výrobu, manipulaci s díly a laserové zpracování. Nabízí přesný a opakovatelný pohyb, otevřená řídicí a mechanická rozhraní a konfigurovatelnou architekturu pro zákazníky, kteří potřebují přesný portálový systém bez nákladů a složitosti plně zakázkového řešení.

Klíčové vlastnosti

  • Modulární XY portál založený na standardních komponentách
  • Škálovatelná architektura s různými rozsahy pojezdu a konfiguracemi
  • Bezželezné lineární motory pro pohyb bez zubatosti
  • Absolutní enkodéry pro přesnou zpětnou vazbu polohy bez nutnosti referencování
  • Přesná vedení s recirkulačními kuličkovými ložisky pro vysokou tuhost a rovinnost
  • Otevřená řídicí a mechanická rozhraní
  • Volitelná ochrana os proti nečistotám a možnost tepelné stabilizace
  • Možnost školení na dálku nebo na místě a dlouhodobých servisních služeb
Alexandra Salamon (Pešátová)
Odborný poradce

Mgr. Alexandra Salamon (Pešátová)

+420 725 945 076

salamon@optixs.cz

Zaslat poptávku

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Popis produktu

Využití v průmyslové automatizaci

X-365 je přesný portálový systém určený pro průmyslovou automatizaci, přesnou výrobu, manipulaci s díly a laserové zpracování. Uplatní se v aplikacích, jako je pick & place, laserové řezání a svařování, 2D/3D profilování, testování a kontrola, polohování kamer, aditivní výroba nebo výroba elektroniky. Typickými uživateli jsou OEM výrobci, systémoví integrátoři a vývojové týmy, které potřebují přesný a opakovatelný pohyb bez složitosti plně zakázkového systému.

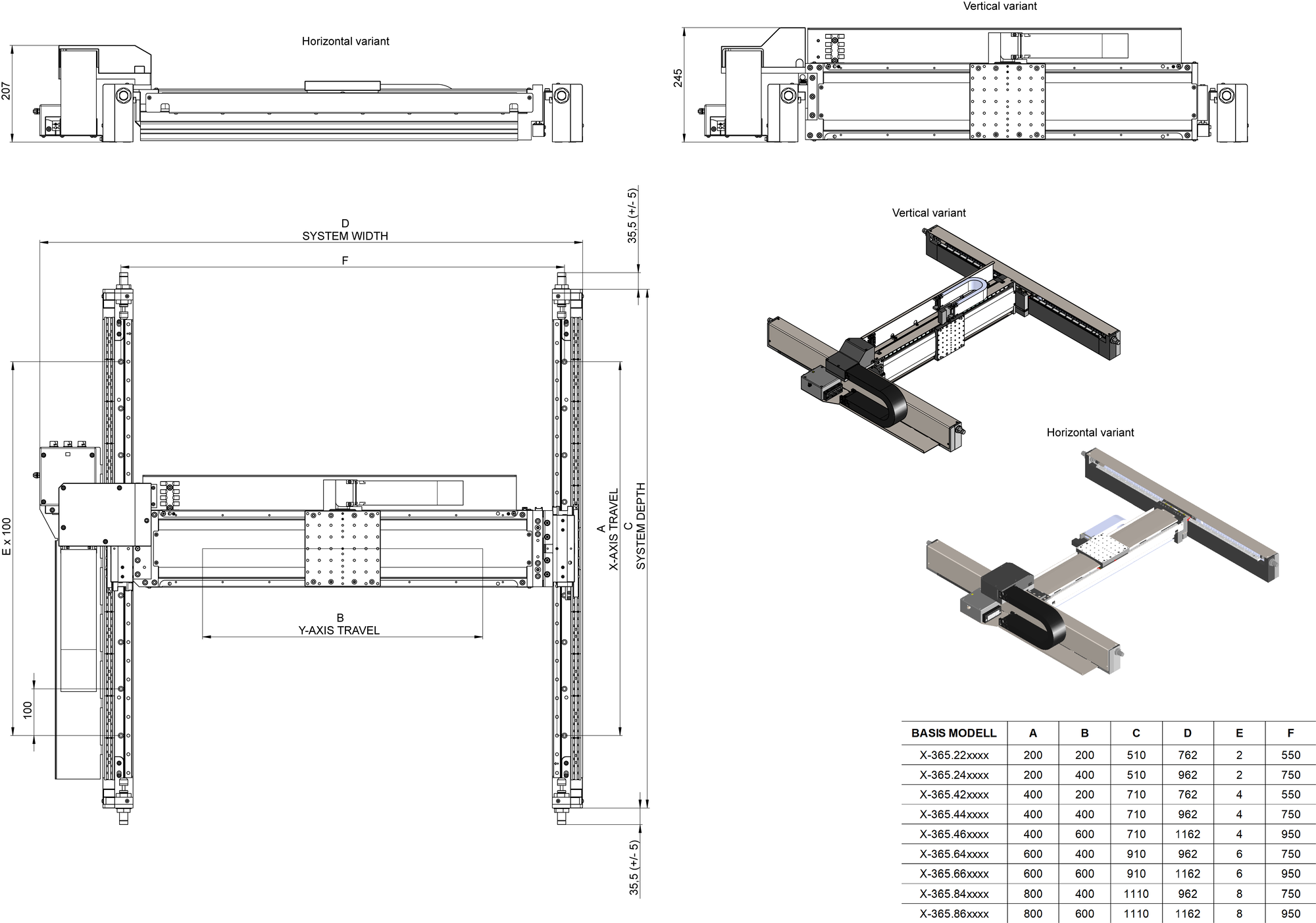

Modulární konstrukce a přesný pohyb

Systém využívá standardizovanou modulární XY architekturu s různými rozsahy pojezdu a možnostmi konfigurace. Kombinuje bezželezné lineární motory pro pohyb bez zubatosti, absolutní enkodéry pro přesnou zpětnou vazbu polohy bez nutnosti referencování a přesná vedení s recirkulačními kuličkovými ložisky pro vysokou tuhost a rovinnost. Díky otevřeným mechanickým a řídicím rozhraním snižuje nároky na integraci a zároveň zachovává vysokou přesnost i dynamický výkon.

Řízení, instalace a podpora

Platforma X-365 podporuje řídicí architektury ACS a při objednání s kontrolérem ACS je dodávána předkonfigurovaná pro konkrétní sestavu. Pro cenově citlivé aplikace je k dispozici integrované řešení ECMma, standardní kontrolér G-901.RA5197 splňuje většinu specifikací a high-end kontrolér G-901.RA5486B je určen pro dosažení všech hodnot dle technického listu. Systém je před odesláním funkčně otestován a zdokumentován; zákazník může využít vlastní montáž, podporu technika PI nebo dodání jako předem seřízenou jednotku na nosné platformě.

Parametry

Pohyb a polohování X-365 Poznámka
Užitečné zatížení 10 kg až 15 kg
Rozsah pojezdu v ose X 200 mm, 400 mm, 600 mm, 800 mm X: portálová osa
Rozsah pojezdu v ose Y 200 mm, 400 mm, 600 mm Y: osa mostu
Minimální inkrementální pohyb v X, Y 0,1 µm*
Obousměrná opakovatelnost ±0,5 µm* Na osu, ≥ 2 σ
Kalibrovaná přesnost polohování ±1 µm* Na osu, dosaženo 1D mapováním os X a Y
Ortogonalita X vůči Y < 35 µrad*
Přímost v ose X 20 µm Chyba přímosti E_YX
Přímost v ose Y 10 µm Chyba přímosti E_XY
Rovinnost v ose X 10 µm Chyba přímosti E_ZX
Rovinnost v ose Y 20 µm Chyba přímosti E_ZY
Senzor Absolutní enkodér Bez rizika kolize při spuštění
Rozlišení senzoru 1 nm
Vlastnosti pohonu X-365 Poznámka
Max. rychlost v ose X, bez zatížení / se zatížením* Bez zatížení: 2 m/s
Se zatížením**: 1,4 m/s		 S G-901.RA5486B
Rychlost v kontinuálním provozu v ose X Bez zatížení: 1,25 m/s
Se zatížením**: 0,65 m/s
Max. rychlost v ose Y Bez zatížení: 2,5 m/s
Se zatížením**: 1,2 m/s		 S G-901.RA5486B
Rychlost v kontinuálním provozu v ose Y Bez zatížení: 2,5 m/s
Se zatížením**: 0,75 m/s
Max. zrychlení v ose X Bez zatížení: 15 m/s²Se zatížením**: 10 m/s² S G-901.RA5486B
Zrychlení v kontinuálním provozu v ose X Bez zatížení: 12,5 m/s²Se zatížením**: 6,5 m/s²
Max. zrychlení v ose Y Bez zatížení: 25 m/s²Se zatížením**: 12 m/s²
Zrychlení v kontinuálním provozu v ose Y Bez zatížení: 25 m/s²Se zatížením**: 7,5 m/s²
Max. hnací síla v ose X Bez zatížení: 430 N
Se zatížením**: 430 N
Hnací síla v kontinuálním provozu v ose X Bez zatížení: 135 N
Se zatížením**: 135 N
Max. hnací síla v ose Y Bez zatížení: 70 N
Se zatížením**: 260 N
Hnací síla v kontinuálním provozu v ose Y Bez zatížení: 35 N
Se zatížením**: 85 N
Prostředí X-365 Poznámka
Prostředí Standardní Okolní tlak při 22 ±0,5 °C
Životnost 2 roky Při provozu 24/7 a plném pracovním cyklu
Kontrolér X-365 Poznámka
High-end G-901.RA5486B Pro dosažení všech specifikačních hodnot
Standardní G-901.RA5197 Pro dosažení většiny specifikačních hodnot
Cenově optimalizovaný ECMma Integrovaný pohybový kontrolér ACS

* Hodnoty byly stanoveny na systémech s rozsahem pojezdu 800 mm × 600 mm. Pro dosažení uvedených hodnot je vyžadován vhodný kontrolér G-901.

** Hodnoty platí pro maximální zatížení 15 kg.
