FODL-MDX

Modulární rackový systém pro vláknové zpožďovací linky. Rozsah optického zpoždění až 660 ps, rozlišení < 0.33 fs. Možnost ovládání přes ethernet/USB. Ideální pro koherentní kombinace laserových svazků a mnoho dalších výzkumných a průmyslových aplikací.

Zaslat poptávku

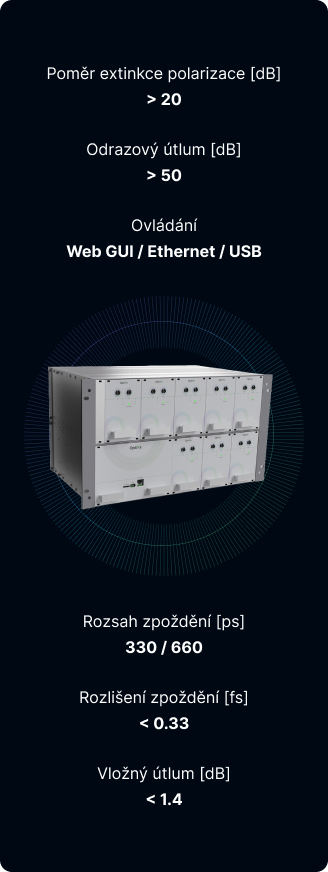

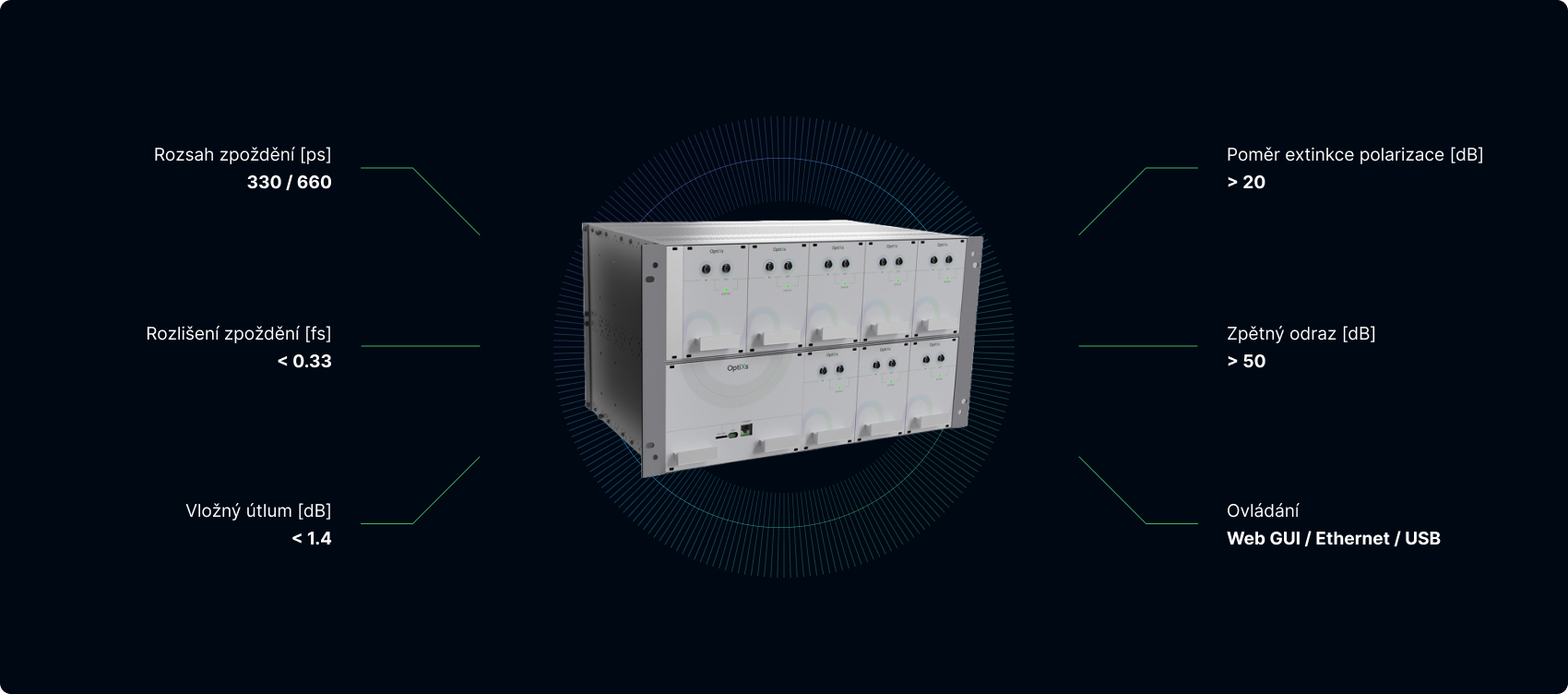

Klíčové vlastnosti

Špičkový optický výkon

Naše zpožďovací linka nabízí optické zpoždění v rozsahu 330 ps nebo 660 ps s bezprecedentním rozlišením < 0,33 fs v celém rozsahu. Nízký vložný útlum je zachován i při vlnové délce 2 um.

Výběr vláken a konektorů

Pro připojení vláken se používá standard FC/APC a FC/PC. K dispozici jsou jak vlákna zachovávající polarizaci (PM), tak jednovidová vlákna (SM).

Průmyslové rozhraní pro dálkové ovládání (ethernet + USB)

Kromě intuitivního webového rozhraní lze zpožďovací linku ovládat prostřednictvím rozhraní USB nebo ethernetu, což umožňuje automatizaci na průmyslové úrovni. Jedním kontrolerem lze ovládat až 8 zpožďovacích linek současně.

Plug-and-play řešení kompatibilní s 19” rackovým systémem

Zpožďovací linky i kontroler jsou vyrobeny jako modulární zásuvky pro 19” subrack. Námi dodávaný subrack má integrované konektory pro jednoduché propojení linek a kontroleru. Systém je dodáván předkonfigurovaný a připravený k použití.

Signalizační LED

Každá zpožďovací linka je vybavena LED diodou signalizující aktuální stav linky (power / home / error).

Varianty

Lze zvolit libovolnou kombinaci parametrů.

Počet zpožďovacích linek (výška subracku)

1-3 (1x3U)
4-8 (2x3U)

Pracovní vlnová délka

1550 nm
2000 nm

Rozsah optického zpoždění

330 ps
660 ps

Typ vlákna

polarization maintaining (PM)
single mode (SM)

Konektory vláken

FC/APC
FC/PC

Specifikace

Specifikace	Zpožďovací linky
Pracovní vlnová délka [nm]	1550		2000
Rozsah optického zpoždění [ps]	330	660	330	660
Typický vložný útlum [dB]	1.4	1.7	2.2	2.3
Uniformita vloženého útlumu [dB]	0.25	0.35	0.25	0.35
Rozlišení optického zpoždění [fs]	< 0.33
Polarizační extinkční poměr [dB]	> 20
Typ vlákna	PM-1550 / SM-1550 SM-1550		PM-1950 / SM-1950 SM-1950
Vláknové konektory	FC/APC, FC/PC
Rozměry [mm]	76.4 x 106 x 286.5
Pracovní teplota [°C]	10 - 40

	Kontroler
Napájení	12/24V, 5A
Ovládání	web GUI / ethernet / USB
Rozměry [mm]	177.9 x 106 x 286.5

	Subrack (MDX)
Počet zpožďovacích linek	1-3		4-8
Rozměry [mm]	482.6 x 265.9 x 298.5		482.6 x 132.5 x 298.5
Váha plně obsazeného MDX [kg]	11.3 / 12.2		24.1 / 26.5

Popis produktu

Představujeme nový produkt společnosti OptiXs – FODL-MDX, modulární rackový systém pro vláknové zpožďovací linky. Jde o plug-and-play řešení pro aplikace vyžadující použití více zpožďovacích linek v jednom setupu, jako jsou například koherentní kombinace laserových svazků. Základní konfigurace obsahuje 8 zpožďovacích linek + 1 kontroler, vše v podobě zásuvek vložených do 19” subracku o výšce 2x3U. Nicméně díky modularitě našeho systému lze zvolit I libovolný jiný počet zpožďovacích linek. Konektory k jednotlivým modulům jsou integrované na zadní desce subracku a k propojení zpožďovacích linek s kontrolerem tak stačí pouze vložit zásuvky na jejich místo. Pokud si objednáte celý systém FODL-MDX dohromady (zpožďovací linky, kontroler, subrack), přijde vám vše již předkonfigurované a připravené k použití.

Optické vlastnosti zpožďovacích linek v systému FODL-MDX vychází z jejich stand-alone verze. V závislosti na zvoleném typu nabízí naše zpožďovací linka rozsah optického zpoždění 330 ps nebo 660 ps s bezprecedentním rozlišením < 0.33 fs v celém rozsahu. Dosaženo je nízkého vložného útlumu (< 1.4 dB) a vysoké uniformity vložného útlumu (0.25 dB). Můžete si vybrat mezi pracovními vlnovými délkami 1550 nm a 2000 nm. V obou případech jsou standardně používána vlákna zachovávající polarizaci (PM) s konektory FC/APC umístěnými na přední straně pouzdra. K dispozici jsou také jednovidová (SM) vlákna a konektory FC/PC.

Jediný kontroler umožňuje ovládat přes PC až 8 linek současně. Pro základní použití je k dispozici intuitivní webové grafické rozhraní, zatímco připojení přes ethernet a USB poskytují možnosti pro pokročilejší komunikaci a automatizaci. Každá zpožďovací linka je vybavena LED diodou signalizující stav linky (power / home / error).

* Verze zpožďovací linky pracující na vlnové délce 1550 nm. Více detailů viz tabulka se specifikacemi.

Aplikace

Koherentní kombinace laserových svazků

Koherentní kombinace (coherent beam combining) je technika zvyšování výkonu, při níž se více laserových paprsků spojuje do jednoho výstupu při zachování kvality paprsku a s odpovídajícím zvýšením výkonu. Klíčem k úspěchu této metody je zajištění stabilní vzájemné koherence všech kombinovaných paprsků: jejich fáze musí být přesně synchronizovány a vlnoplochy správně zarovnány.
Dosažení a udržení této citlivé fázové synchronizace obvykle vyžaduje přesné doladění optické dráhy jednotlivých paprsků. Tento problém řeší optické vláknové zpožďovací linky, které umožňují operátorům upravovat optickou dráhu s vysokou přesností a stabilitou.
CBC umožňuje generovat vysoký výstupní výkon vláknových laserů, který lze využít v aplikačních oblastech, jako jsou laserové systémy se směrovanou energií nebo řezání a zpracování materiálů.

Výzkumné aplikace

V nejmodernějších výzkumných laboratořích slouží optické zpožďovací linky jako cenný nástroj pro jemné dolaďování světelných signálů s extrémní přesností – často až na subfemtosekundové úrovni. Díky tomu, že umožňují přesné úpravy délky dráhy, pomáhají vědcům provádět velmi citlivá interferometrická měření, synchronizovat ultrarychlé laserové pulzy a zkoumat nové oblasti spektroskopie. Výsledkem je lepší kontrola experimentů, přesnější data a schopnost dosahovat průlomových objevů v oblastech od základní fyziky po vysokorychlostní komunikační technologie.
