OptiCool

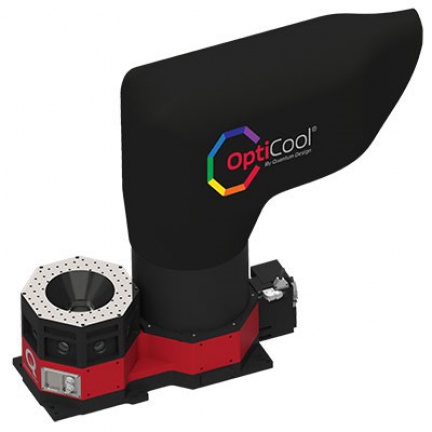

OptiCool® je rodina bezkryogenních optických kryostatů s uzavřeným chladicím cyklem pro nízkoteplotní optická a magneto-optická měření. Systémy jsou dostupné v konfiguraci se 7T supravodivým magnetem, vektorovým magnetem nebo bez magnetu, takže je lze přizpůsobit různým experimentálním požadavkům. Nabízejí automatizované chlazení a přesnou regulaci teploty v rozsahu 1,7–350 K, nízké vibrace a flexibilní optický přístup k velkému konfigurovatelnému prostoru pro vzorek.

Klíčové vlastnosti

  • Bezkryogenní optický kryostat s uzavřeným chladicím cyklem
  • Konfigurace OptiCool® 7 Tesla, OptiCool® Vector a OptiCool® Flex
  • Teplotní rozsah 1,7–350 K
  • Nízké vibrace < 10 nm peak-to-peak
  • Automatizované řízení teploty a magnetu
  • Velký konfigurovatelný prostor pro vzorek
  • Vícesměrný optický přístup podle zvolené konfigurace
  • Konfigurovatelná architektura sample podů, kabeláže, průchodek, optických oken a objektivů
Aleš Jandík
Odborný poradce

Ing. Aleš Jandík

+420 607 014 292

jandik@optixs.cz

Zaslat poptávku

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Popis produktu

OptiCool® je určen pro vědecká měření optických, elektrických a magnetických vlastností materiálů při nízkých teplotách. Stabilní nízkovibrační provoz podporuje citlivá optická měření a velký konfigurovatelný prostor pro vzorek umožňuje využití v pokročilých experimentech v oblasti spektroskopie, mikroskopie a materiálové charakterizace.

Systém využívá bezkryogenní uzavřený chladicí cyklus a nabízí automatizované řízení teploty i magnetu podle zvolené konfigurace. Díky vícesměrnému optickému přístupu je vhodný pro transmisní i reflexní měření a pro experimenty, kde je důležitá přesná práce se vzorkem, optickou dráhou a případně magnetickým polem.

Experimentální uspořádání lze přizpůsobit pomocí výměnných sample podů, různých možností kabeláže a průchodek, optických oken, objektivů i doplňků pro přesné polohování vzorku. Sestavu lze připravit mimo kryostat a následně ji připojit do systému, což usnadňuje změny konfigurace a práci s různými typy měření.

Typické aplikace

OptiCool® je určen pro nízkoteplotní optická a magneto-optická měření v oblasti materiálového výzkumu, spektroskopie, mikroskopie a kvantových technologií. Mezi typické aplikace patří:

  • barevná centra, například dusíkové vakance v diamantu
  • kvantová optika
  • 2D materiály, například dichalkogenidy přechodných kovů
  • spintronika
  • AFM a mikroskopie
  • MOKE a CryoMOKE
  • Ramanova a FTIR spektroskopie
  • UV/VIS reflektivita a absorpce
  • časově rozlišená magnetická spektroskopie
  • magneto-excitony
  • anizotropní magnetické monokrystaly
  • magnetické tenké vrstvy

Video

Varianty

OptiCool® 7 Tesla

Optický kryostat se supravodivým split-coil konickým magnetem ±7 T, jehož pole je orientováno kolmo k optickému stolu. Nabízí vícesměrný optický přístup a je určen pro magneto-optická měření s vysokým polem.

OptiCool® Vector

Magneto-optický kryostat s vektorovým magnetem 4-1-1 T ve směrech Z-X-Y. Umožňuje přesné nastavení orientace magnetického pole vůči vzorku a optickému systému.

OptiCool® Flex

Bezmagnetová varianta s větším pracovním prostorem 75 × 200 mm, otevřenou optickou geometrií a 4K tepelnou sběrnicí pro další chlazené komponenty.

Parametry

Parametr OptiCool® 7 Tesla OptiCool® Vector OptiCool® Flex
Magnetické pole 7T split-coil konický magnet 4-1-1 T vektorový magnet (Z-X-Y) Bez magnetu
Optický přístup 8 portů: 7 bočních portů (NA > 0,11), 1 horní port (NA > 0,7), volitelný spodní port 5 portů: 4 boční porty podél os X a Y, 1 horní port podél osy Z, volitelný spodní port 8 portů: 7 bočních portů (NA > 0,11), 1 horní port (NA > 0,7), volitelný spodní port
Prostor pro vzorek 84 × 89 mm 84 × 89 mm 75 × 200 mm
Teplotní rozsah 1,7–350 K 1,7–350 K 1,7–350 K
Nízké vibrace < 10 nm peak-to-peak < 10 nm peak-to-peak < 10 nm peak-to-peak
Řízení teploty a magnetu Automatizované Automatizované Automatizované
Kryogen Bezkryogenní Bezkryogenní Bezkryogenní

Dokumenty

OptiCool™ Optical Magnetic Cryostat

Stáhnout Zobrazit

OptiCool_System_and_Configurations

Stáhnout Zobrazit

OptiCool_Specifications

Stáhnout Zobrazit
