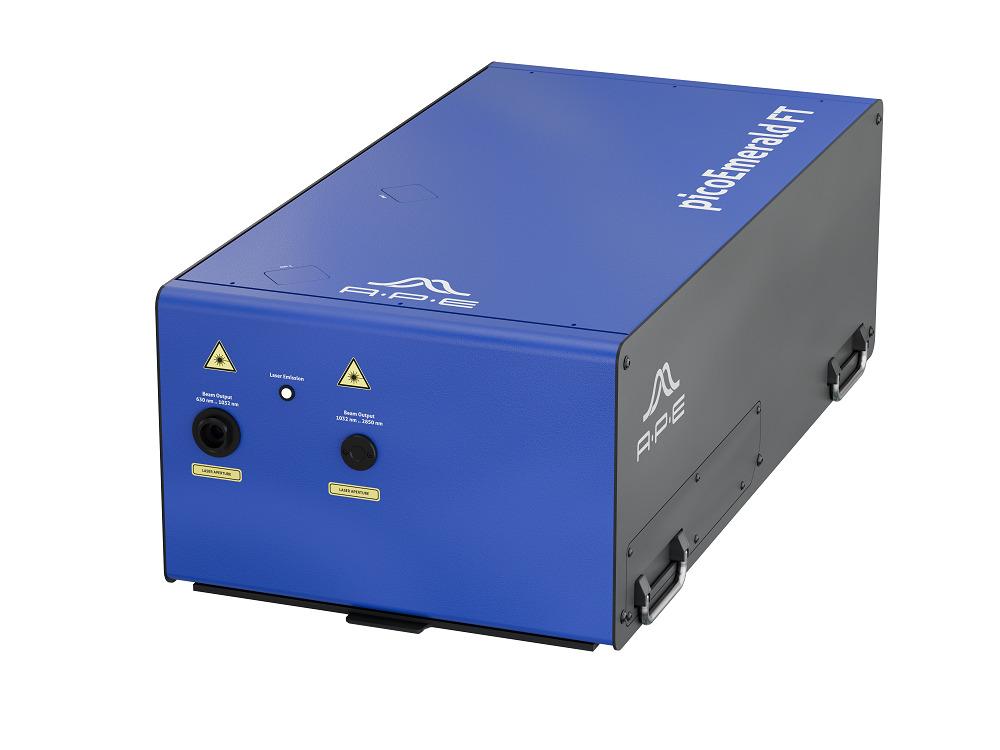

Pikosekundový laser picoEmerald FT

Pikosekundový laser picoEmerald FT od společnosti A.P.E. je špičkový zdroj světla s rychlým přelaďováním a možností výstupu dvou nebo tří vlnových délek najednou. Je to ideální laserový zdroj pro pokročilé mikroskopické a spektroskopické aplikace. Nabízí 100x rychlejší ladění a 10x rychlejší zobrazování v porovnání s předchozími modely, což umožňuje vysoce citlivé a přesné měření. Díky plné automatizaci, nízkému šumu a širokému spektru vlnových délek je perfektní volbou pro CARS/SRS mikroskopii, Pump-Probe spektroskopii a další vědecké experimenty.

Klíčové vlastnosti

  • Jeden box, bezúdržbový systém (hands-free)
  • Rychlé ladění vlnové délky (100x rychlejší ve srovnání s předchozím modelem)
  • Rychlost ladění vlnové délky: 1,5 s pro jeden krok ladění
  • Plně automatizovaný a řízený počítačem
  • 2 ps pulsy se spektrální šířkou 10 cm-1
  • Multi-color, výstupy s možností ladění vlnové délky
    • Vlnová délka signálu: 660 nm až 1010 nm
    • Základní vlnová délka: 1032 nm
    • Vlnová délka jalového svazku (idleru) (volitelná možnost): 1055 nm až 2340 nm
  • Časové a prostorové překrytí signálního a základního paprsku (Pump a Stokes pro CARS/SRS)
  • Opakovací frekvence pulzů: 40 MHz
  • Aktivní a pasivní stabilizace, ideální pro dlouhodobé experimenty
Pikosekundový laser picoEmerald FT
A. P. E. - Logo
A. P. E.

Aplikační oblasti:

Martin Klečka
Odborný poradce

Ing. Martin Klečka

+420 607 014 278

klecka@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Popis produktu

PicoEmerald FT pro stimulovanou Ramanovu mikroskopii

  • Zdroj světla dokonale navržený pro aplikace CARS/SRS
  • Integrovaný EOM modulátor (modulační frekvence 20 MHz)
  • Omezený šum při výstřelu ⇒ extrémně nízký šum ve srovnání s celovláknovými laserovými systémy
  • Vysoce citlivé a rychlé zobrazování: Ramanovy značky, oblast otisků prstů, CH2-CH3
  • Rozdíl energií 210 cm-1 až 5450 cm-1 (od Pump ke Stokes)
  • Kompatibilní s komerčními mikroskopy a a zákaznicky postavenými systémy

Možnosti

  • Přidání výstupu z jalového svazku (idleru): 1055 nm až 2340 nm
  • Přidání integrovaného EOM pro aplikace SRS (modulační frekvence 20 MHz)
  • Přidání APE pulseSlicer pro zúžení výstupního spektra až na <0,2 cm-1 a prodloužení trvání pulsu až na >50 ps
  • Přidání HarmoniXX SHG/THG společnosti APE pro rozšíření výstupního rozsahu vlnových délek do VIS a UV záření
  • Přidání APE pulseSelect vydělovače pulsů pro řízené snížení výstupní opakovací frekvence mezi jedním výstřelem a 20 MHz

Oblasti využití

  • Mikroskopie SRS (stimulovaný Ramanův rozptyl)
  • CARS (koherentní anti-Stokesův Ramanův rozptyl) mikroskopie
  • SRP (Stimulated Raman Photothermal) mikroskopie
  • Zobrazování SHG (Second Harmonics Generation)
  • Mikroskopie přechodné absorpce (TAM)
  • Spektroskopie Pump-Probe
  • Fluorescenční mikroskopie s dvoufotonovou excitací
  • FLIM (Fluorescence Lifetime Imaging Microscopy) / FRET (Fluorescence resonance energy transfer)
  • SEHRS (Surface Enhanced Hyper Raman Spectroscopy - povrchově zesílená hyper Ramanova spektroskopie)
  • Generace jednotlivých fotonů a entanglovaných fotonů v kvantových tečkách
  • TCSPC (časově korelované čítání jednotlivých fotonů)
  • Ghost Imaging

Parametry

  • Typ zdroje Automatizovaný pikosekundový (úzkopásmový) laditelný zdroj světla
  • Vlnová délka 1 paprsek 1032 nm* 1032 (± 1,5) nm
  • Vlnová délka 2 signál OPO 660 nm ... 1010 nm
  • Vlnová délka 3 OPO Idler* 1055 nm ... 2340 nm
  • Výkon 1 paprsek 1032 nm*
    • >700 mW nemodulovaný
    • >350 mW modulovaný při 20 MHz
    • (verze na přání)
  • Výkon 2 OPO signál >600 mW při 800 nm
  • Výkon 3 OPO Idler* >400 mW při 1250 nm
  • Δν Signál OPO - svazek 1032 nm* 210 cm-1 až 5450 cm-1
  • Šířka impulzu 2 ps
  • Opakovací frekvence 40 MHz
  • Spektrální šířka pásma signál, 1032 nm paprsek 10 cm-1
  • Diagnostika paprsku Integrovaný spektrometr pro vlnovou délku a šířku pásma signálu.
  • Integrované snímače výkonu, polohy a časového překryvu pro 1032 nm a signální svazek

Parametry paprsku

  • Stabilita zaměření <100 μrad na 100 nm
  • M2 <1,2 (OPO Signal), typ 1,2 (paprsek 1032 nm)
  • Polarizace lineární; horizontální >100:1
  • Divergence paprsku** 0,8 (± 0,2) mrad (při 800 nm a 1032 nm)
  • Průměr paprsku ve vzdálenosti 2 m za výstupem** 3,0 (± 0,5) mm při 800 nm; 3,2 (± 0,5) mm při 1032 nm

Software

  • Software Grafické uživatelské rozhraní (GUI) pro PC se systémem Windows
  • Dálkové ovládání Ethernet TCP/IP / Sériové rozhraní RS232

Modulátor EOM*

Stokesova modulace EOM s modulační frekvencí 20 MHz, přesně polovina opakovací frekvence, vestavěná v picoEmeraldu.

Rozměry

  • picoEmerald: 962 mm x 318 mm x 472 mm, 104 kg (podrobnosti viz výkres)
  • Řídicí jednotka laseru: 19 palců (4 U), 11 kg
  • Chladicí zařízení: 197 mm x 330 mm x 279 mm, 10 kg

Naapájení

  • 100 V až 240 V, 50 Hz až 60 Hz, max. 450 W (nastavení bez chladicí jednotky)
  • 100 V až 240 V, 50 Hz až 60 Hz, max. 600 W (nastavení s chladičem)

Prostředí

Podmínky prostředí Teplota a vlhkost okolí při provozu / v pohotovostním režimu: +18 až +25 °C, kolísání teploty doporučeno <1 °C, vlhkost vzduchu: : <60%

*PicoEmerald FT je modulární platforma. Volitelně jsou k dispozici výstup 1032nm, EOM a výstup Idler.

**Parametry paprsku optimalizované pro generování ohnisek se stejnou velikostí a z-pozicí pro Pump a Stokes.
