Pro účely tohoto projektu měl zákazník zakoupeny dvě sCMOS kamery Zyla HF (Zyla5.5B-FO-W) od firmy Andor. Naším úkolem bylo tedy vyrobit vakuovou přírubu s polohovatelným držákem pro tuto kameru.
Design portu určeného pro RTG kameru v kombinaci s dalšími požadavky zákazníka neumožňoval použít standardní řešení. Vakuová příruba tak musela být na základě našeho návrhu vyrobena na zakázku. Pro umožnění detekce RTG záření je uprostřed příruby umístěno Be okénko o průměru 24 mm.

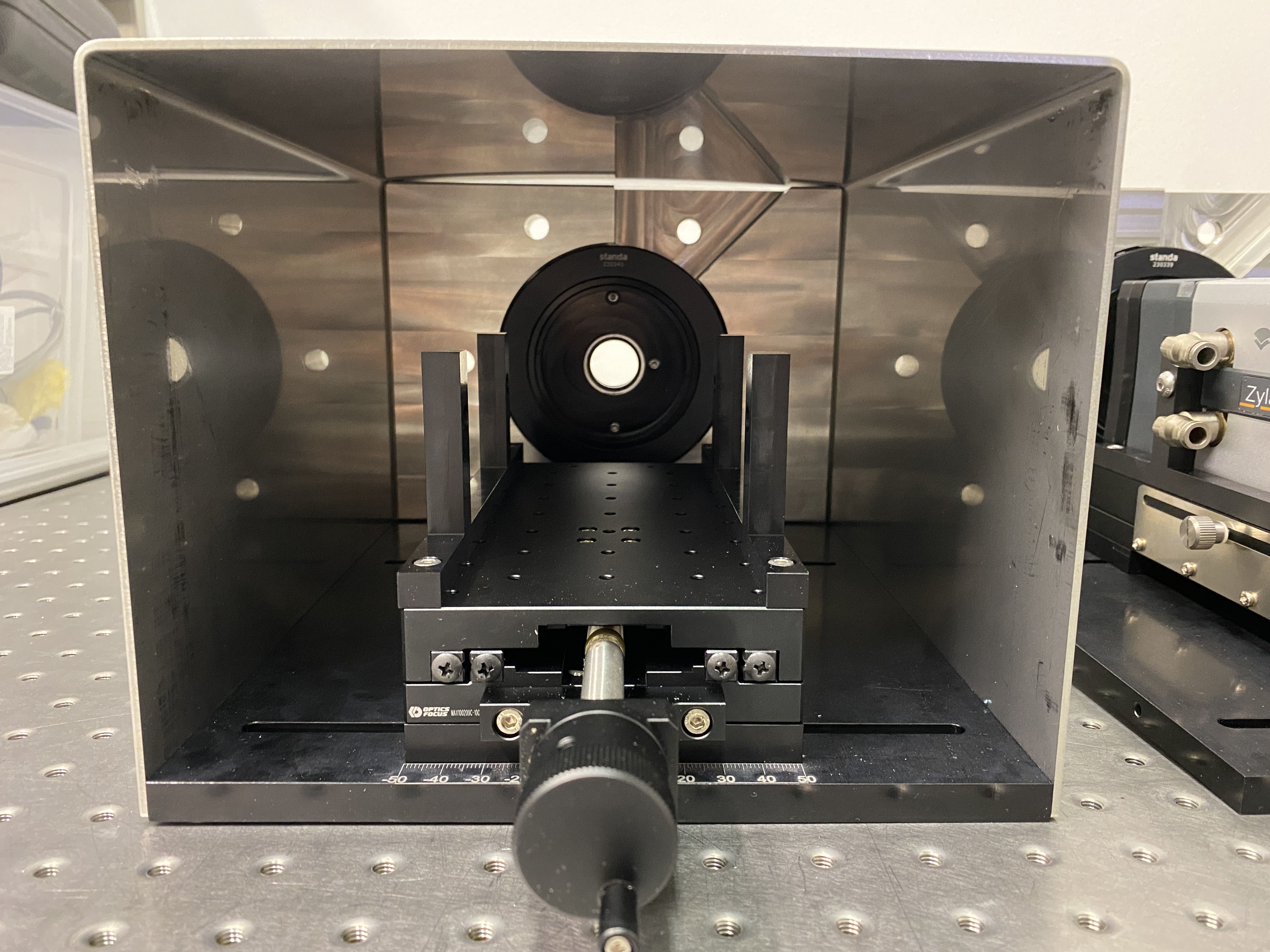

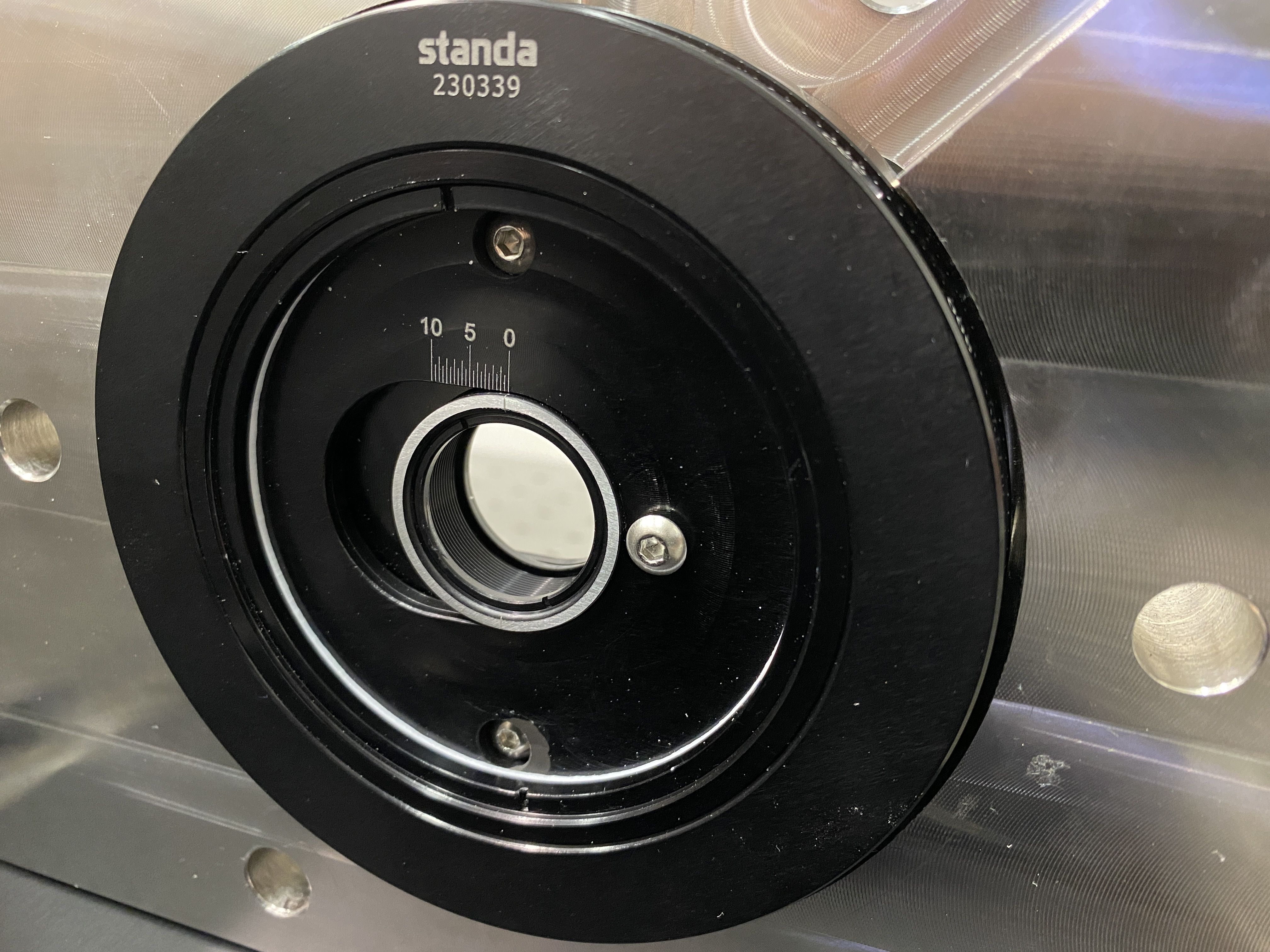

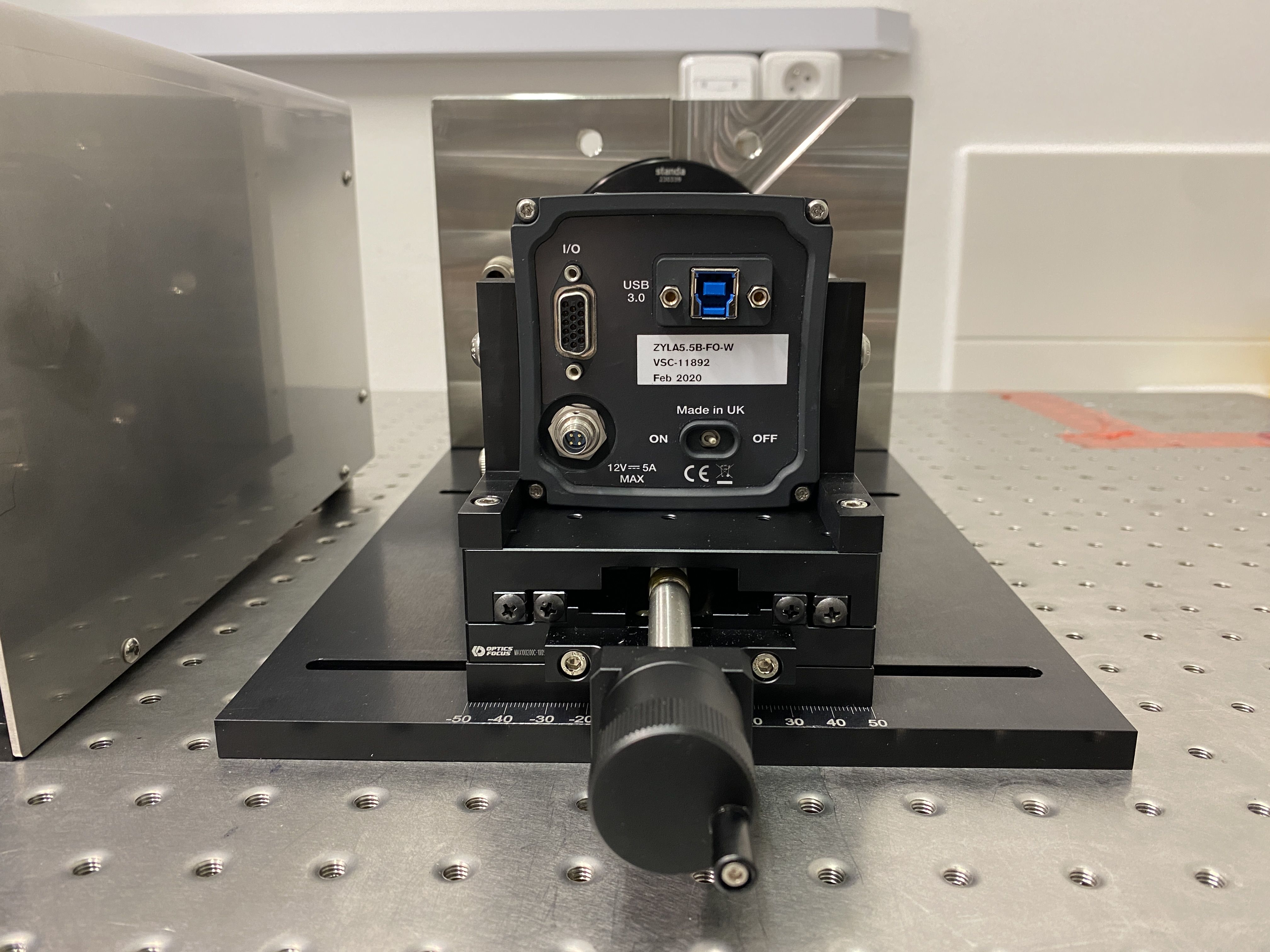

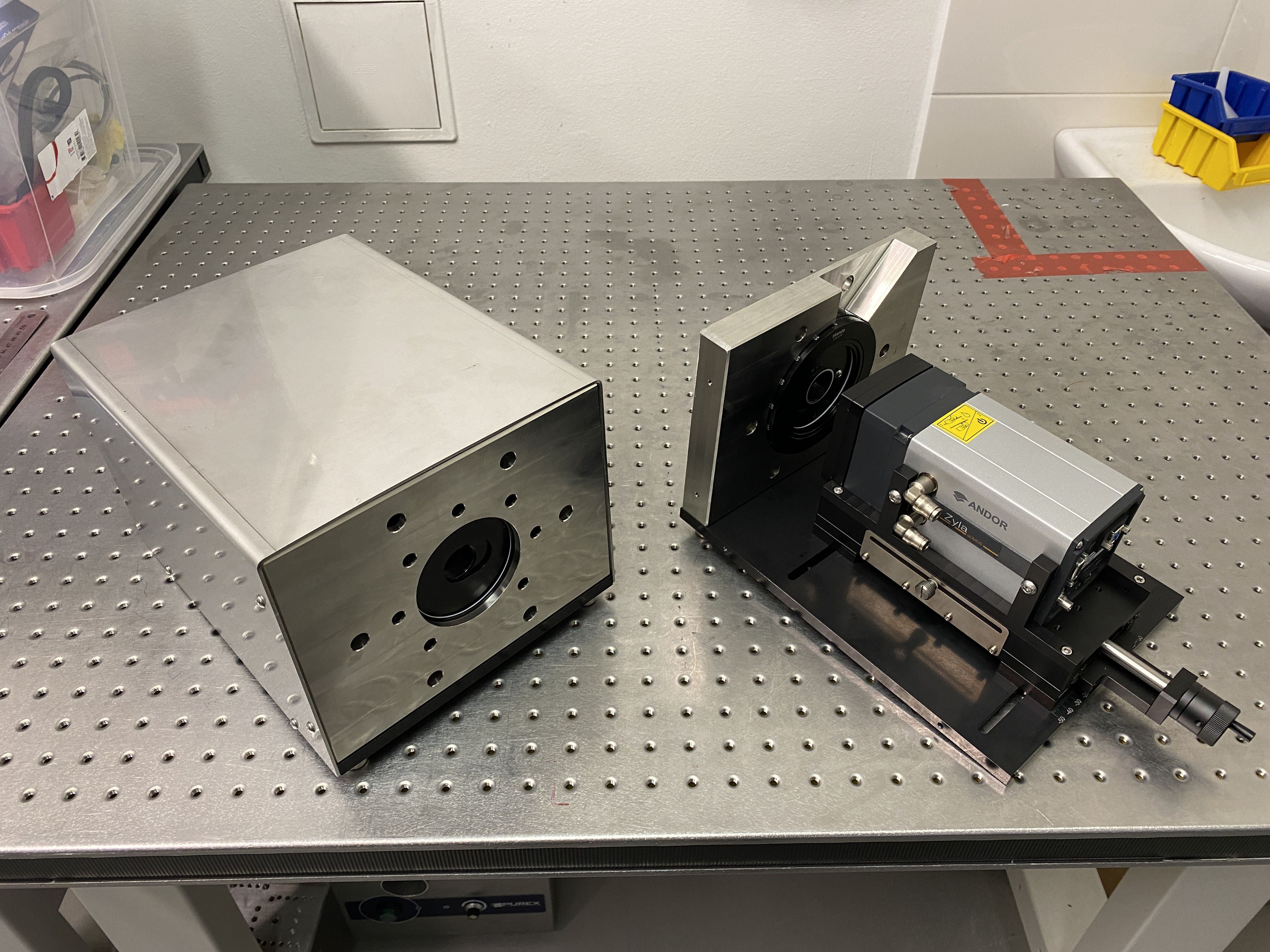

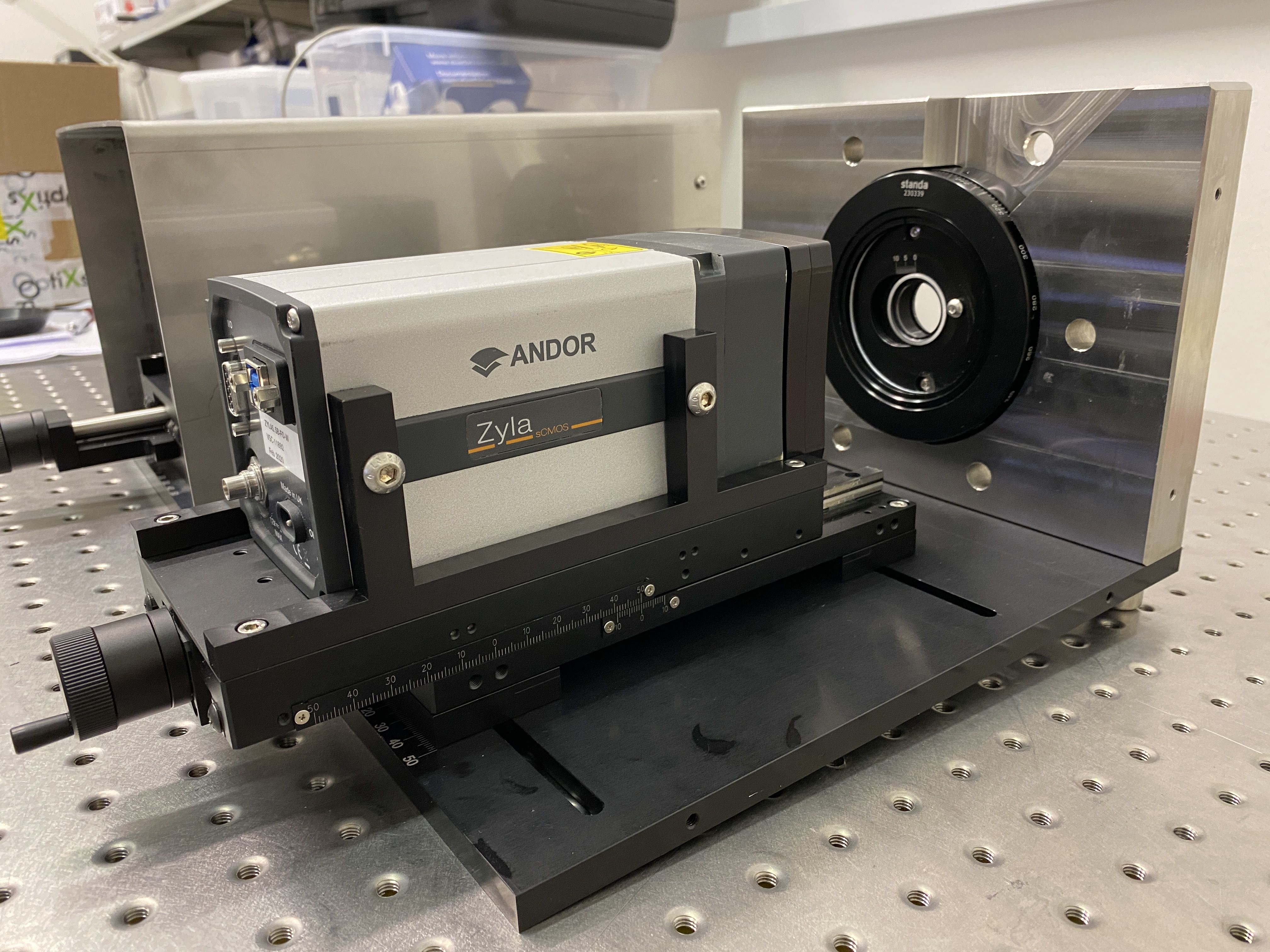

Základem polohovatelného držáku kamery je manuální lineární stolek s rozsahem pohybu 100 mm. Ten umožňuje pohyb ve směru od / k portu a mění tak velikost zorného pole kamery. Lineární stolek lze dále posouvat a zaaretovat v rozsahu +/- 50 mm v levo-pravém směru, což mění směr, který kamera sleduje. Před kameru je do přesně určeného místa instalována vyměnitelná apertura, která v kombinaci s umístěním kamery vymezuje její zorné pole. Apertura je navíc umístěna do rotačního držáku umožňujícího její excentrické umístění, což dále rozšiřuje možnost určit polohu zorného pole kamery. Celá sestava je přes masivní nerezové čelo uchycena k vakuové přírubě a opatřena nerezovým krytem odstiňujícím nežádoucí žáření z okolí.
Parametry zařízení
- sCMOS kamera Zyla HF (Zyla5.5B-FO-W) pro detekci RTG záření
- Na míru vyrobená vakuová příruba s Be oknem o průměru 24 mm
- Držák kamery s manuálním polohováním

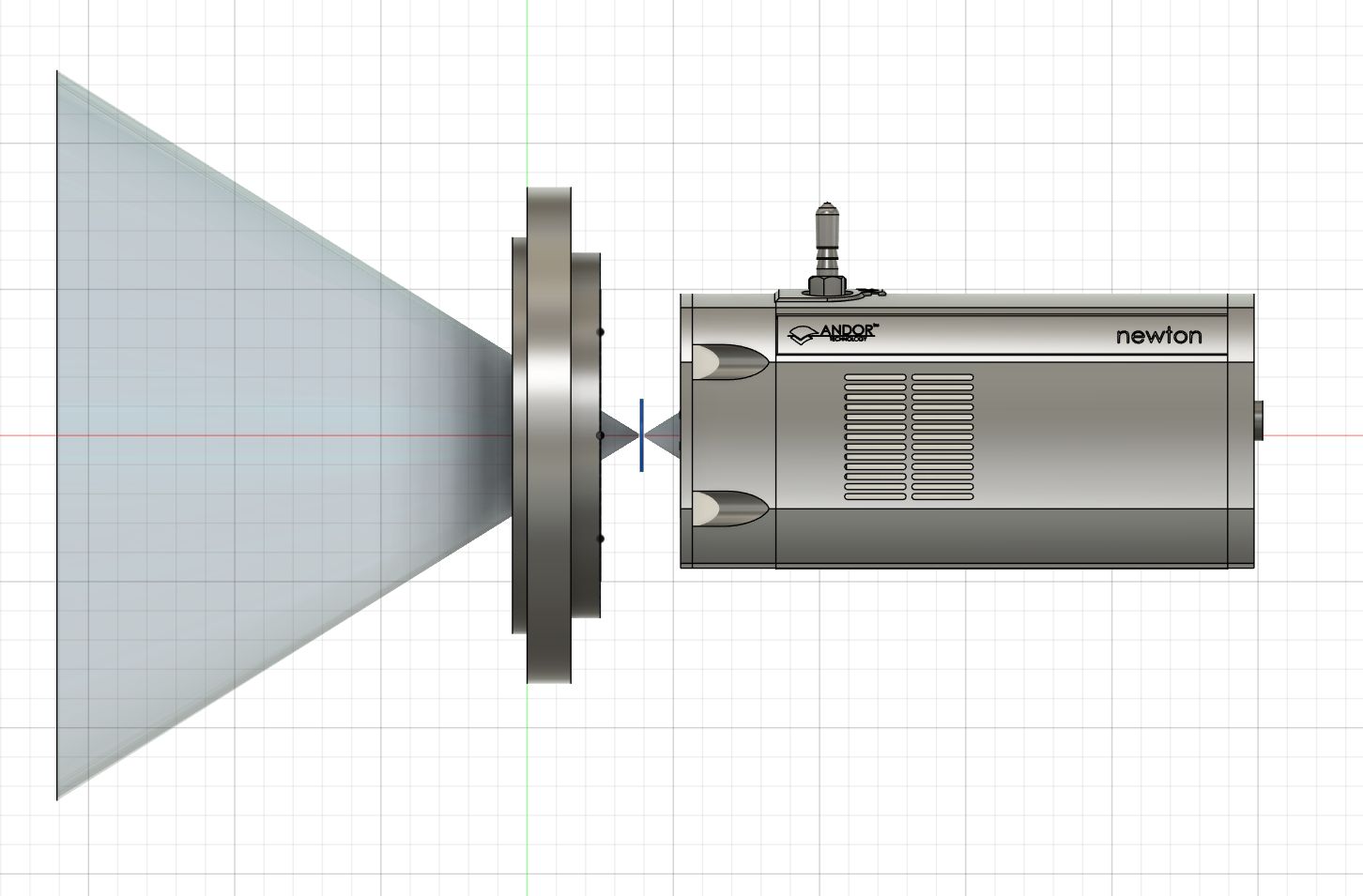

- Plynule nastavitelný úhel zorného pole v rozsahu 10°-57°
- Zakrytování proti parazitnímu záření
