Spider

Spider je kompaktní a spolehlivý nástroj pro kompletní spektrální a časovou charakteristiku femtosekundových pulzů. Měření spektrální apmlitudy a fáze je založeno na principu SPIDER (Spectral Phase Interferometry for Direct Electirc-field Reconstruction) a využívá up-konverzní krystal. V rámci řady je dostupných několik modelů lišících se parametry.

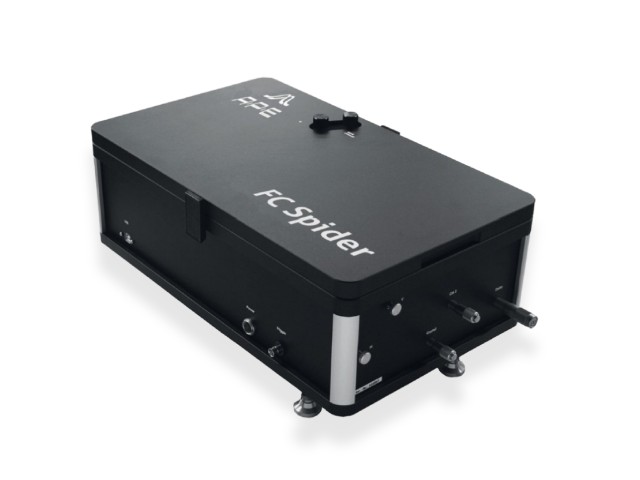

Spider FC (Few Cycle) je pro měření pulzů s délkou < 5 fs a spektrální šířkou > 200 nm. Přístroj používá nedriftující etalonový interferometr a krystal z materiálu pro natažení disperze. FC Spider je vhodný pro optimalizaci a monitorování širokopásmových Ti:Safírových oscilátorů a zesilovačů s šířkou pásma větší než 30 nm. Nabízí se ve verzi pro VIS, NIR či IR oblast.

Spider IR (Infrared) je určen pro měření úzkopásmových laserů v oblasti kolem 1000 nm a více. Dokáže měřit pulsy > 30 fs a šířku pásma < 50 nm, je vhodný poředevším pro IR vláknové femto či pikosekundové lasery a zesilovače.

Klíčové vlastnosti:

  • Kompaktní a odolný design
  • Jednoduchá justáž bez nutnosti otevírat přístroj
  • Charakteristika v reálném čase
  • Plná či částečná automatizace
  • Možnost měření jednotlivých pulzů
Martin Klečka
Odborný poradce

Ing. Martin Klečka

+420 607 014 278

klecka@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Parametry

  FC Spider VIS FC Spider IR Spider
Rozsah vlnových délek 450 - 900 nm 550 - 1050 nm 970-1070nm
Šířka spektrální pásma 10-50 nm @ 550 nm >30 nm @ 800 nm 6-50 nm
Délka pulzu (transformací limitované pulzy) 10-45 fs @ 550 nm 5 - 30 fs 30 - 500 fs
Délka pulzu (transformací nelimitované pulzy)
Vstupní výkon

>100 mW @ 80 MHz, 10 fs

~20 mW @ 1kHz, 20 fs



Dokumenty

Spider Datový list
