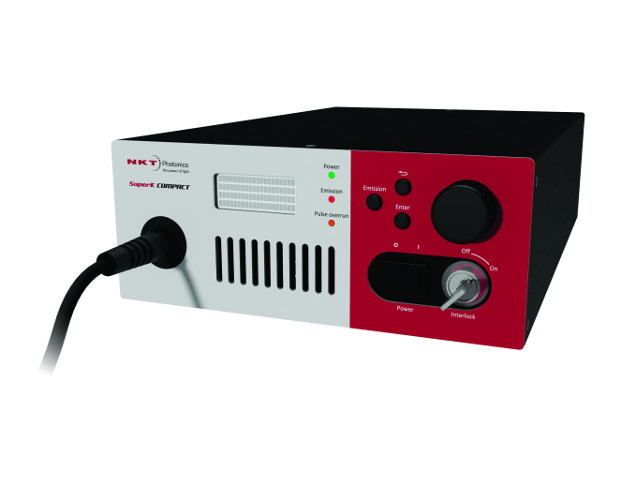

SuperK Compact

The SuperK Compact white laser from NKT Photonics is an affordable fiber pulsed laser system with continuous broad spectrum output, based on photonic crystal fibers (PCF). Unlike conventional lasers, it has a broadly continuous spectrum(Supercontinuum) output while maintaining other laser parameters.

This particular model is an ideal substitute for conventional light sources such as lamps or diodes as it achieves an order of magnitude higher power density in addition to being output in a collimated optical fibre.

NKT Photonics has more than 10 years of experience in this field and the SuperK Compact is currently in its third generation.

Key Features

  • Low acquisition cost
  • High luminous efficiency

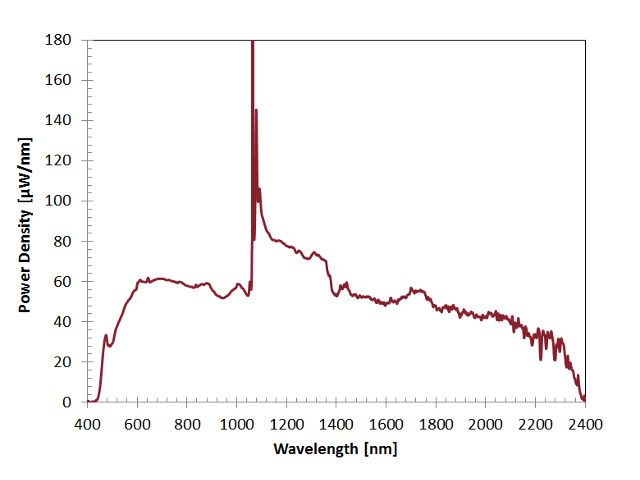

  • Broad spectrum continuous output 450-2400nm
  • Fiber collimated output
  • Adjustable repetition rate

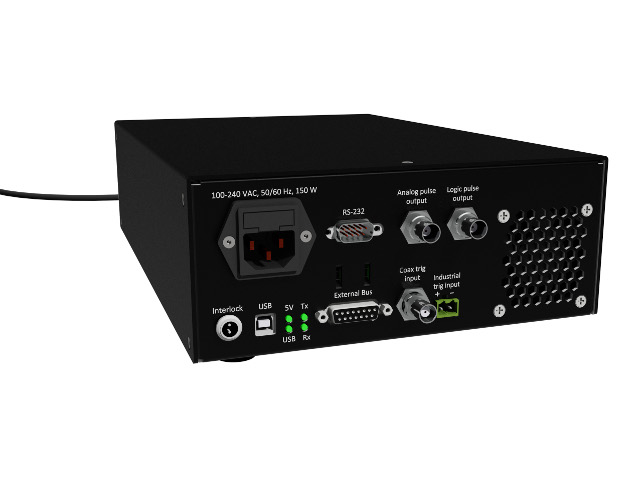

  • External control option (Trigger)
  • Plug'n'Play accessories

Supercontinuum

The supercontinuum is a broadly continuous optical spectrum that typically arises when a pulse of light passes through an optically nonlinear medium. In the case of white lasers, it is the passage of a laser beam through a non-linear optical PCF(Photonics crystal fiber). More information about this technology can be found on the manufacturer's website.

Miroslav Kořínek
Odborný poradce

RNDr. Miroslav Kořínek Ph.D.

+420 720 994 252

korinek@optixs.cz

Zaslat poptávku

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Parametry

Výstupní spektrální rozsah 450-2400 nm
Celkový výstupní výkon > 110 mW
Celkový výst. výkon v oblasti 450-850 nm > 25 mW
Stabilita výst. výkonu ± 2.0 % za 1 h
Opakovací frekvence Nastavitelná od 1 Hz po 20 kHz
Délka výstupního pulzu < 2 ns
Energie v pulzu 5 - 6 µJ
Jitter (Std. Dev., Pulse-to-Pulse) < 2 µs (v závislosti na op. frekvenci)
Výstupní vlákno Single mode
Zakončení výstupního vlákna 12mm kolimátor, FC/PC nebo FC/APC konektor
Průměr svazku (kolimovaného) ~1mm při 530nm
~2mm při 1100nm
~3mm při 2000nm
M2 ≤ 1.1
Polarizace svazku Nepolarizovaný
Profil svazku Gaussovský, jednomódový

Příslušenství

Samotný laser lze doplnit o širokou škálu příslušenství, které zajišťuje následnou spektrální filtraci či navázání do dalších optických vláken a přivedení svazku k aplikaci.

LLTF laditelný jednofrekvenční filtrační modul s vysokým kontrastem

Laditelný filtr LLTF

LLTF Contrast je kontinuálně laditelný jednofrekvenční filtrační modul s vysokým rozlišením na bázi transmisní difrakční mřížky. S minimálními světelnými ztrátami změní Váš bílý laser na široce přeladitelný pikosekundový laserový zdroj. Výhodou modulu je vysoká úroveň potlačení nežádoucích vlnových délek a úzká výstupní spektrální čára.

Podrobnosti na webu výrobce

SuperK VARIA laditelný jednopásmový filtrační modul

SuperK Varia laditelný filtr

SuperK Varia je cenově dostupný flexibilní modul, který ve svém principu nahrazuje tradiční monochromátor. Modul umožňuje ladit v pásmu širokém 440nm resp. 400-840 nm s možností nastavení šířky výstupní spektra od 10 po 100 nm. Filtr má na výstupu nepolarizovaný svazek.

Podrobnosti na webu výrobce

SuperK SELECT multi-line tunable filter

SuperK Select AOTF laditelný filtr

SuperK SELECT je laditelný multi čárový filtrační modul, jehož jádrem je jeden nebo dva akusto-optické krystaly (AOTF). Každý krystal má svůj optický výstup a je jej možné modulovat až na 8 výstupních čar. Jednotlivé krystaly lze kombinovat a tím dosáhnout široké variability co do pokrytí výstupního spektra. Modul neumožňuje nastavení šířky čáry a na výstupu má lineárně polarizovaný svazek.

Podrobnosti na webu výrobce

SuperK SPLIT dělič svazku

SuperK Split dělič svazku

SuperK SPLIT je pasivní modul umožňující rozdělení spektra bílého laseru na dvě oddělené části. Jeho uplatnění je nejčastěji v aplikacích kdy nepoužívaná část spektra způsobuje nežádoucí jevy. Modul má integrovaný držák na optické filtry a na výstupu je možné ho rozšířit o další držáky optických filtrů.

Podrobnosti na webu výrobce

SuperK EXTEND-UV rozšiřující modul

SuperK Extend modul generující UV rozsah

SuperK EXTEND-UV je modul rozšiřující výstupní spektrum o UV nebo DUV oblast. Modul je dostupný ve dvou variantách lišících se spektrálním rozsahem. UV modul umožňuje nastavit výstup v rozsahu 350-480nm a DUV modul 265-345nm.

Podrobnosti na webu výrobce

SuperK CONNECT vláknové příslušenství

SuperK Connect modul pro navázání výstupu do optického vlákna

SuperK CONNECT je unikátní vysoce účinné příslušenství v podobě modulů pro navázání do vláken a speciálních jednomódových širokopásmových vláken včetně PM variant. Příslušenství může využívat FC/PC konektory nebo speciální 12mm kolimátorem. Systém tak umožňuje jednoduchou změnu zapojení s vysokou stabilitou a opakovatelností. Jen toto příslušenství Vám umožní využít naplno celý spektrální výstup z bílého laseru.

Podrobnosti na webu výrobce

Dokumenty

SuperK Compact Datový list

Stáhnout Zobrazit

Aplikace

Optická charakterizace nanostruktur

Optická charakterizace nanostruktur

Jako nanostruktury (kvantové tečky, nanokrystaly, nanovlákna, nanomembrány, nanotrubičky, …) jsou označovány objekty o r..

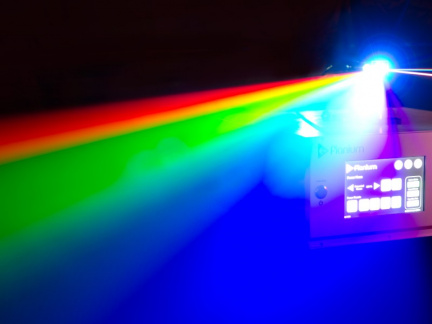

Klasické vs. superkontinuální širokospektrální světelné zdroje

Klasické vs. superkontinuální širokospektrální světelné zdroje

Superkontinuální lasery mají na výstupu bílé světlo se spektrální šířkou podobnou klasickým lampám, ale s vlastnostmi la..
