Vertikální osy

V produktovém portfoliu Physik Instrumente lze nalézt kromě lineárních a rotačních os rovněž speciální řadu vertikálních os, které jsou určeny k horizontálnímu použití, kdy se ve vertikální ose zvedá celá plotna. Tyto osy mají velkou zádržnou sílu, která zabraňuje protipohybu zátěže.

Vertikální osy
PHYSIK INSTRUMENTE - Logo
PHYSIK INSTRUMENTE
Petr Březina
Odborný poradce

Ing. Petr Březina

+420 607 014 272

brezina@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Produkty

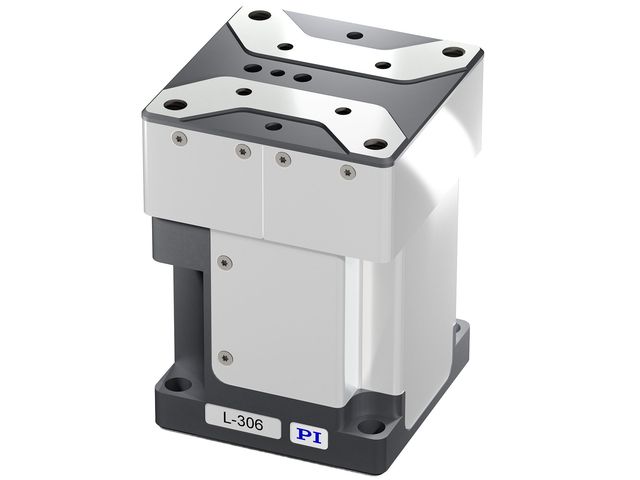

L-306 Kompaktní vertikální osa

L-306 Kompaktní vertikální osa

  • Kompaktní design s půdorysem 63 x 63 mm
  • Krokový motor nebo DC motorm s rotačním enkodérem
  • Rozsah vertikálního pohybu 13 mm
  • Obousměrná opakovatelnost až +/-0,5 μm
  • Max. rychlost 5 mm/s
  • Nosnost až 2 kg
  • Integrovaný bezkontaktní referenční bod a limit switch
  • Zkřížené válečkové vedení

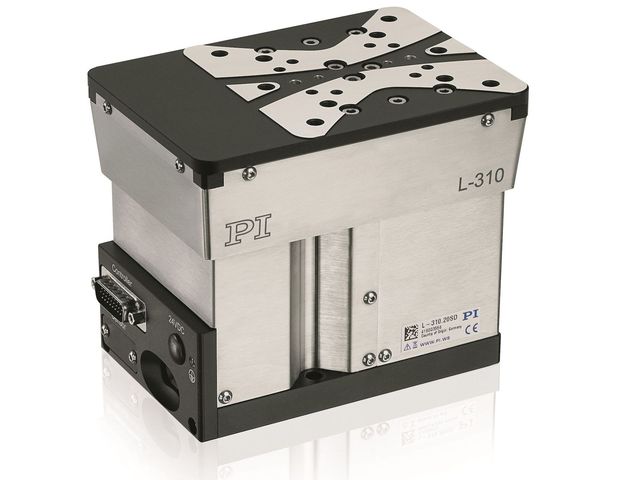

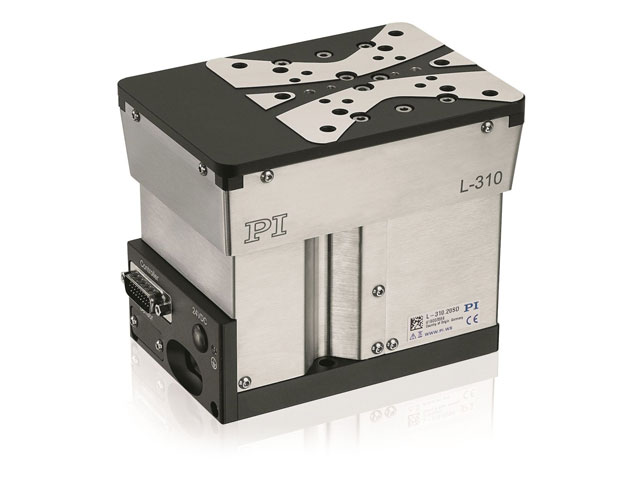

L-310 Přesná vertikální osa

L-310 Přesná vertikální osa

  • Krokový motor nebo DC motor, Active drive DC motor
  • Verze s odměřováním polohy
  • Rozsah vertikálního pohybu 26 mm
  • Obousměrná opakovatelnost až +/-0,2 μm
  • Max. rychlost až 50 mm/s
  • Samouzamykatelný, se zádržnou silou až 10 kg
  • Integrovaný bezkontaktní referenční bod a limit switch
  • Kuličkové vedení

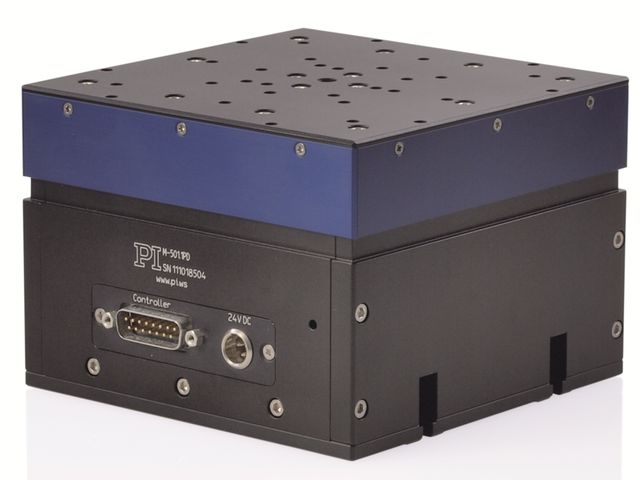

M-501 Přesná vertikální osa

M-501 Přesná vertikální osa

  • Vysoce přesné odměřování polohy (enkodér)
  • Active drive DC motor
  • Rozsah vertikálního pohybu 12,5 mm
  • Jednosměrná opakovatelnost až +/-0,1 μm
  • Max. rychlost až 3 mm/s, nosnost až 10 kg
  • Samouzamykatelný, se zádržnou silou až 10 kg
  • Integrovaný bezkontaktní referenční bod a limit switch
  • Kuličkové vedení

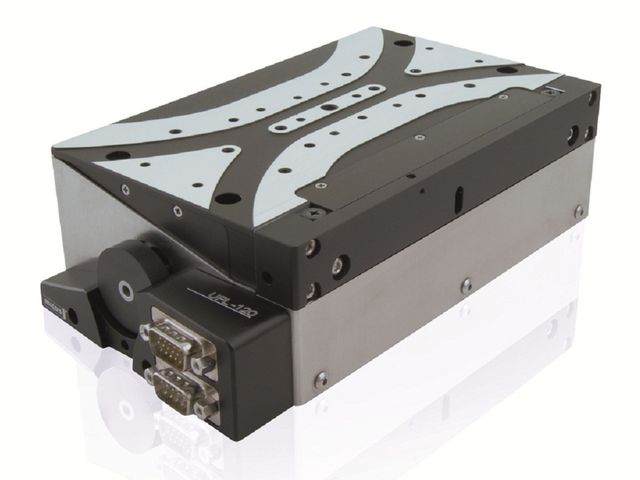

UPL-120 Přesná vertikální osa

UPL-120 Přesná vertikální osa

  • Vysoce přesné odměřování polohy (enkodér)
  • Krokový motor nebo DC motor
  • Verze s odměřováním polohy pomocí rotačního nebo lineárního enkodéru
  • Rozsah vertikálního pohybu 13 mm
  • Obousměrná opakovatelnost až +/-0,05 μm
  • Max. rychlost až 6 mm/s, nosnost až 20 kg
  • Integrovaný bezkontaktní referenční bod a limit switch
  • Kuličkové vedení

Poptat produkt

Máte zájem o produkt? Zašlete nám své požadavky skrze poptávkový formulář nebo využijte přímý kontakt na odborného poradce. Rádi zodpovíme vaše dotazy a navrhneme řešení dle vašich potřeb.
