Pro nově vybudovanou laboratoř kvantové optiky jsme podle zadání klienta navrhli a instalovali systém technického zabezpečení, který odpovídá požadavkům pro práci s lasery třídy 4. Řešení zahrnuje kontrolu vstupu do místnosti, monitoring bezpečnostního krytu optického stolu a správu interlockových okruhů v několika provozních režimech.

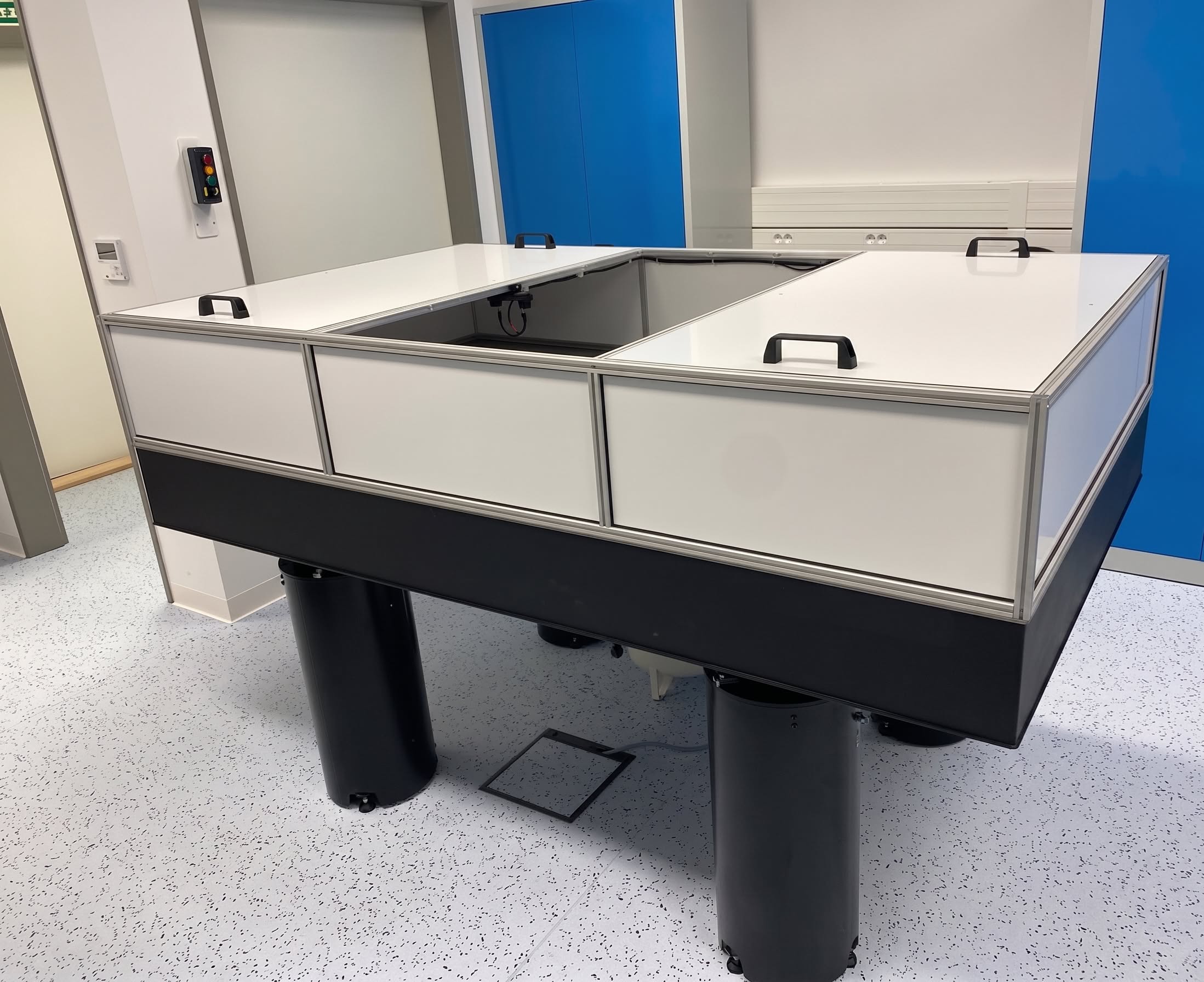

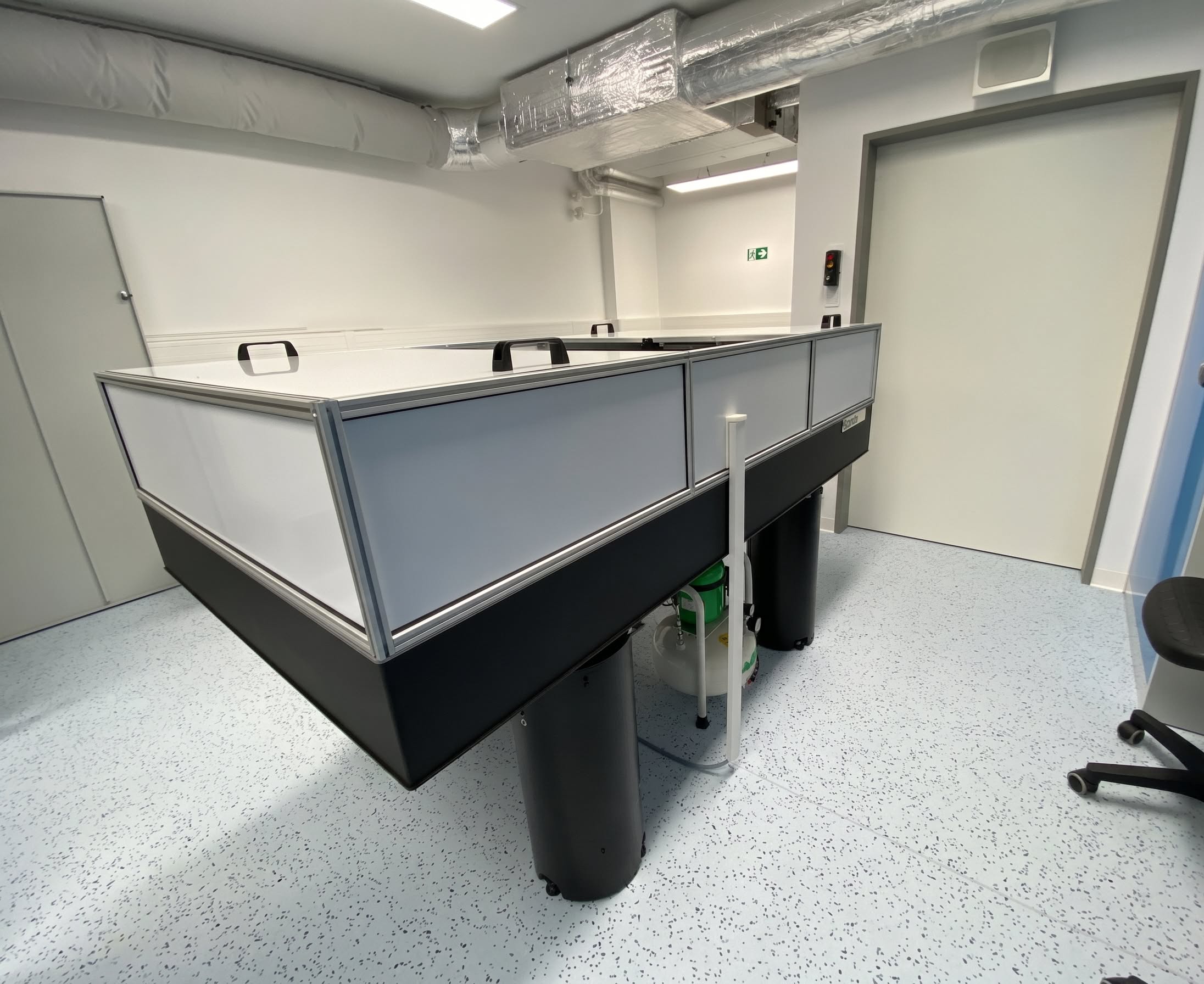

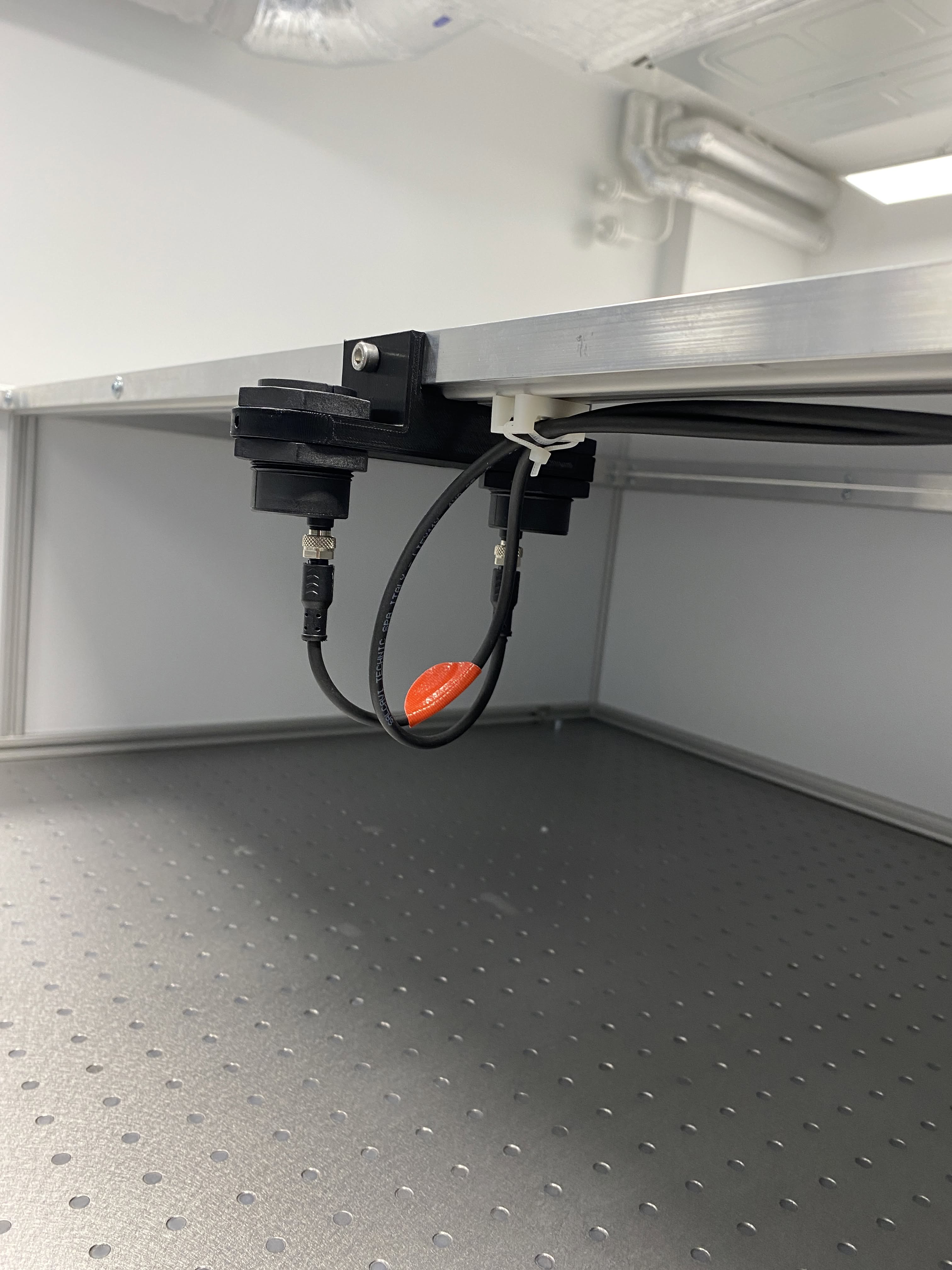

Základem systému je programovatelná bezpečnostní jednotka umístěná v centrálním rozvaděči. Ta sbírá data z čidel a ovládá napájení laserů. Hlavní optický stůl je osazen hliníkovým krytem (2000x1000x300 mm) s černými výplněmi z alubondu. Kryt je rozdělen na tři sekce s odnímatelnými víky, přičemž každé víko je monitorováno interlockovými spínači. Uvnitř krytu se nachází sekundární rozvaděč pro přímé zapojení až tří laserových okruhů.

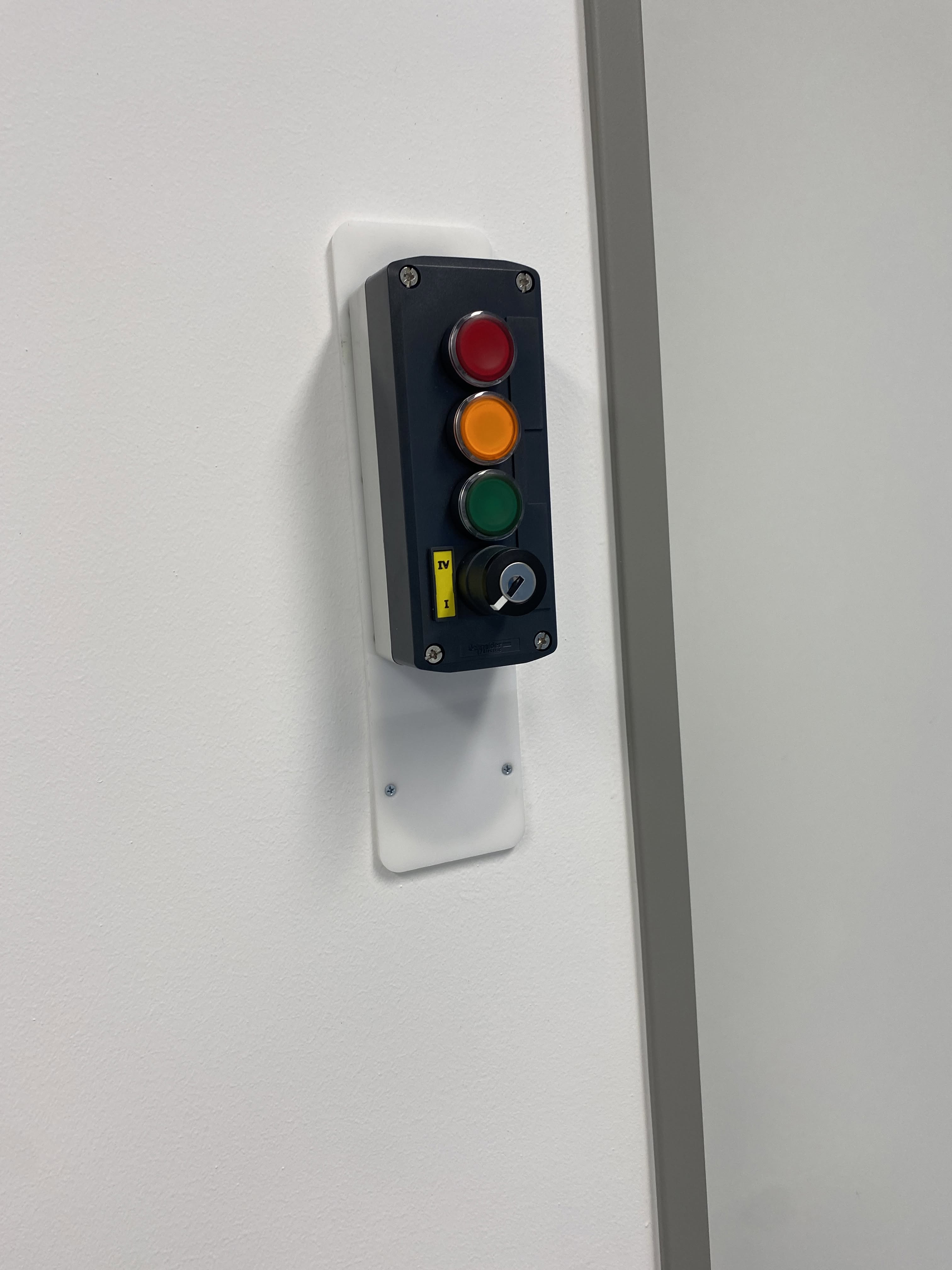

Systém pracuje ve třech stavech, které se přepínají pomocí panelu s klíčkem uvnitř laboratoře:

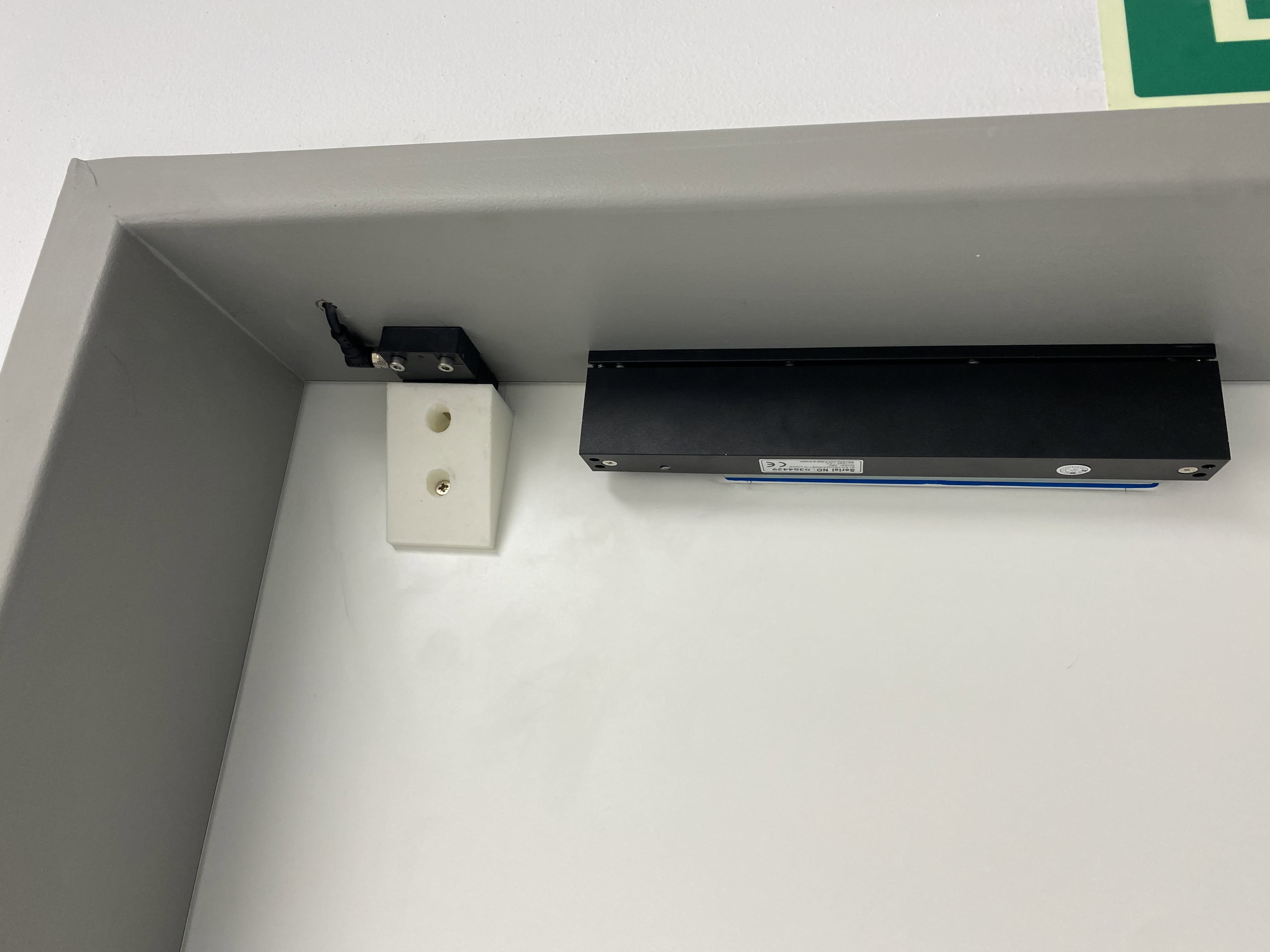

- Červený režim: Zámek na dveřích je zamčený a systém umožňuje provoz laserů třídy IV. Interlock stolu je v tomto režimu bypassován. Při narušení dveřního interlocku (přetlačením magnetického zámku) dojde k okamžitému rozpojení interlockových okruhů a vypnutí laserů.
- Žlutý režim: Zámek na dveřích je odemčený a laser lze provozovat pouze se zavřeným krytem. Při dodržení tohoto opatření systém splňuje požadavky na provoz v ekvivalentu třídy I. Otevření krytu přeruší provoz laserů. Vstup do místnosti dveřmi provoz laserů nepřeruší.
- Zelený režim: Lasery jsou vypnuty, zámky deaktivovány a kryty stolu lze libovolně otevírat.

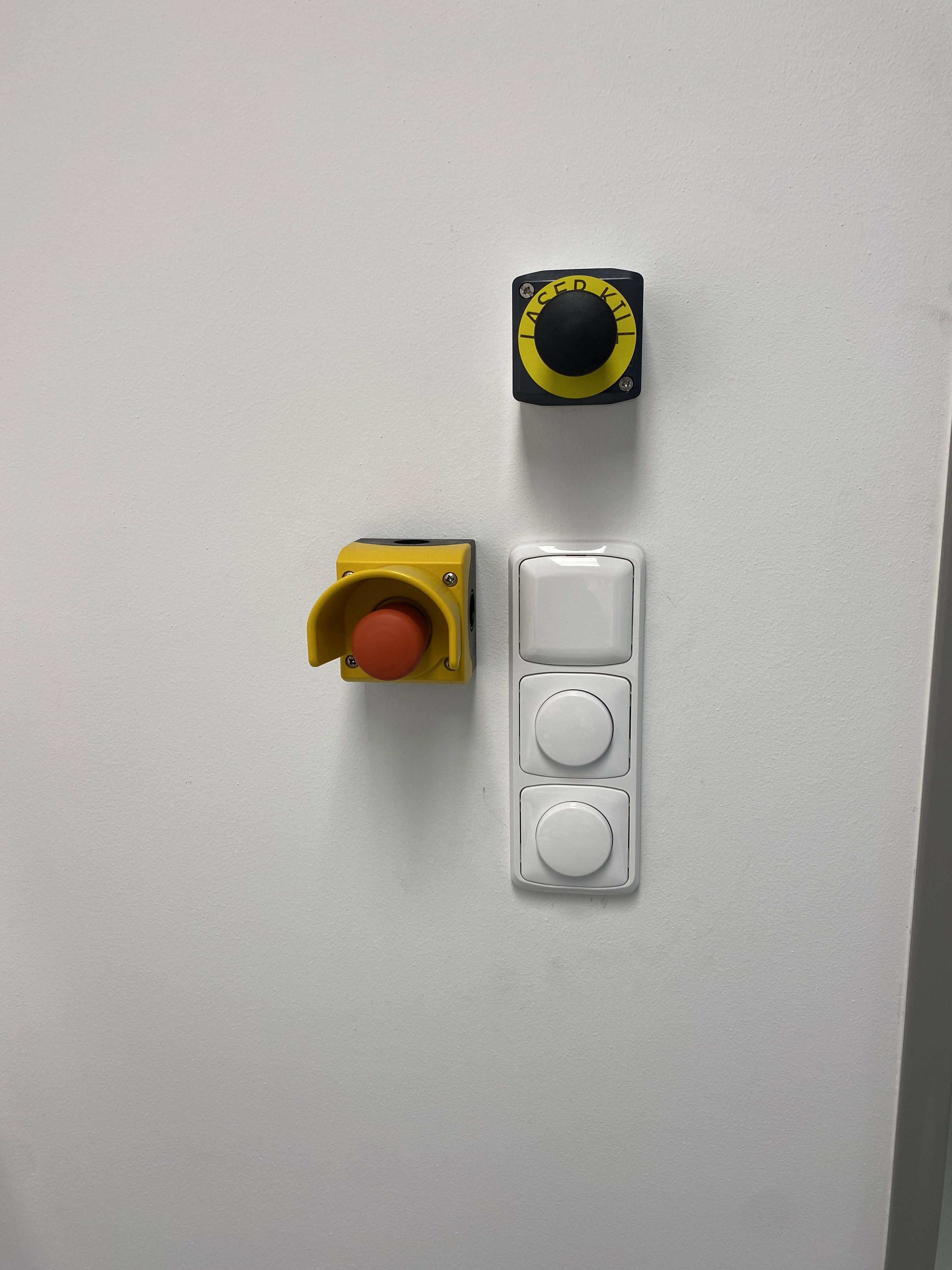

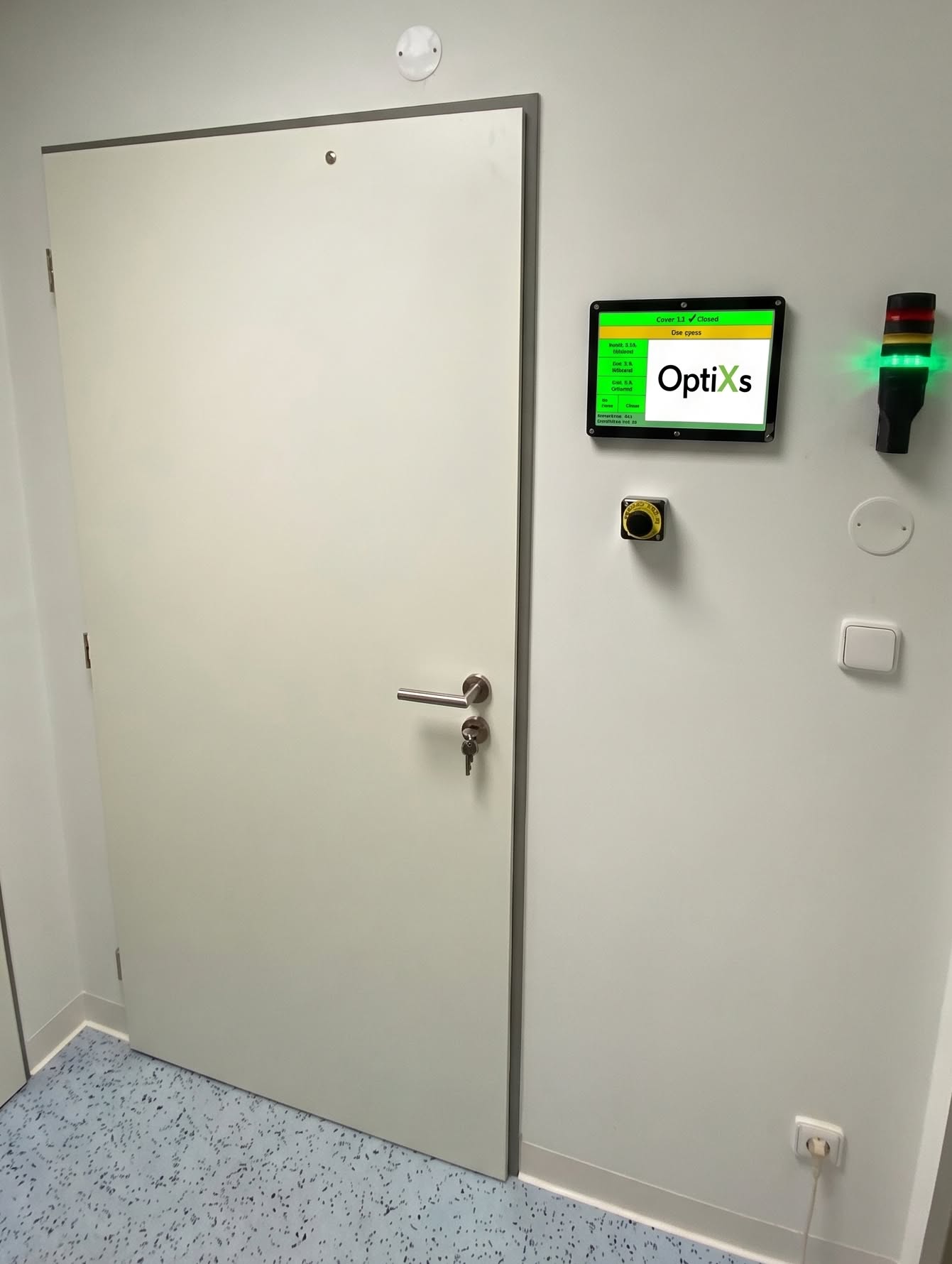

Před vstupem do laboratoře je umístěn signalizační maják, tlačítko Laser Kill a dotykový displej s mini PC. Displej zobrazuje aktuální provozní režim a stav bezpečnostních smyček. Celá instalace je napojena na místní síť, což umožňuje vzdálenou vizuální kontrolu a správu prvků. Kabeláž je vedena v samostatných žlabech podél obvodu místnosti.
Kapacita řídicí jednotky byla dimenzována s rezervou pro budoucí rozšíření o další optický stůl, druhý bezpečnostní kryt a dva dodatečné interlockové okruhy.
Projektu se dostalo i mediální pozornosti. Server Novinky.cz informoval v popularizačním článku o otevření nově zprovozněné kvantové laboratoře ČVUT. Tato laboratoř za 30 milionů Kč bude sloužit nejen pro vědu a výzkum, ale zároveň i studentům k tréninku na technologiích budoucí kritické digitální infrastruktury.
A právě zabezpečení této laboratoře jsme v tomto projektu zajistili. Už na úvodní fotce v článku můžete vidět optický stůl s naším krytem již zakrývajícím optickou sestavu.
