Coherent Diamond J

Řada CO2 laserů Diamond J od společnosti Coherent nabízí kompaktní a plně integrované řešení pro průmyslové aplikace. S průměrným výkonem až 500 W a obrovským špičkovým pulzním výkonem (přes 1800 W u nejvyšších modelů) představují tyto stroje špičku v oboru. Díky rychlým reakcím pulzů a volbě různých vlnových délek jsou ideální pro precizní a bleskové zpracování materiálů, jako je řezání plastů, vrtání a vzorování textilií nebo značení keramiky a skla.

Špičkový pulzní výkon až 1800 W

Umožňuje dosažení dokonale čistých řezů, rychlého odpaření materiálu a minimalizaci tepelně ovlivněné zóny (HAZ).

Široká volba vlnových délek (9.4 µm / 10.2 µm / 10.6 µm)

Možnost vybrat si ideální vlnovou délku pro maximální absorpci a efektivitu u konkrétního zpracovávaného materiálu.

Vysoká pulzní frekvence až 200 kHz

Zajišťuje maximální rychlost a plynulost zpracování od jednotlivých pulzů (single-shot) až po extrémně rychlé průmyslové procesy.

Dostupné výkonové verze

Celá rodina Diamond J je postavena na společné platformě (stejná rozhraní, optika i software), což usnadňuje případný upgrade:

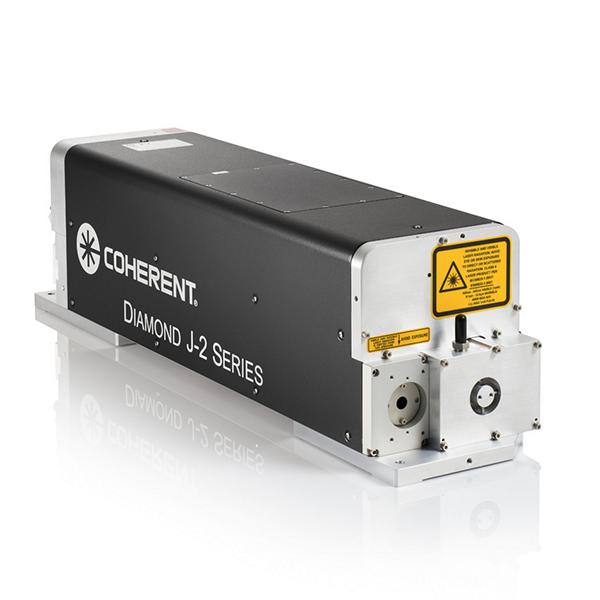

Diamond J-2 Průměrný výkon 150–180 W (špičkový pulzní výkon ≥400 až 450 W).

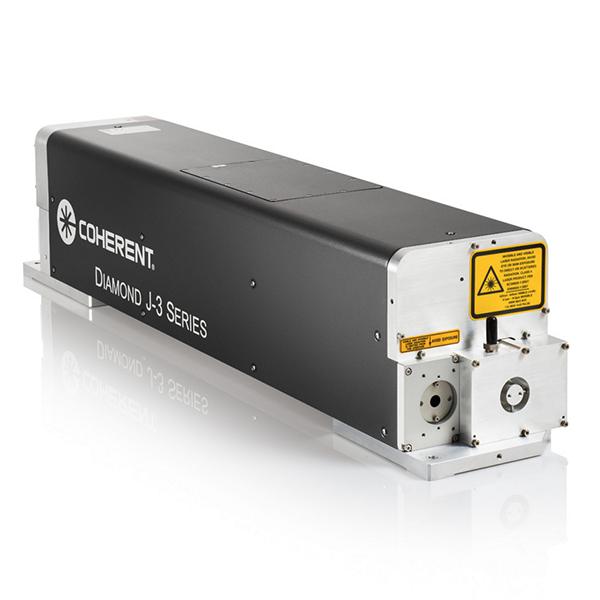

Diamond J-3 Průměrný výkon 225–250 W (špičkový pulzní výkon ≥750 W).

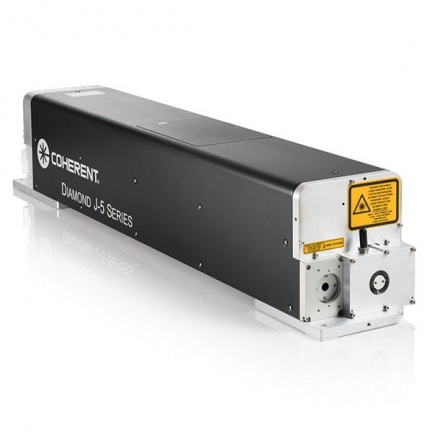

Diamond J-5 Průměrný výkon 400–450 W (špičkový pulzní výkon až 1800 W).

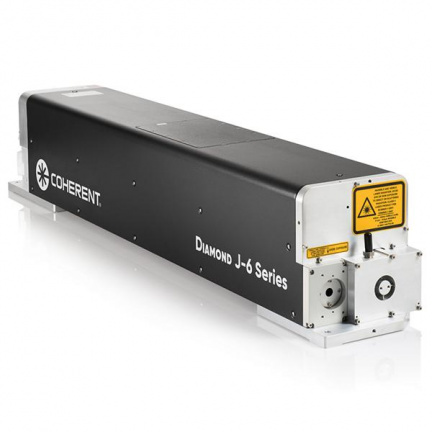

Diamond J-6 Průměrný výkon 500 W (špičkový výkon 1200 W) – optimalizováno pro kvazi-CW provoz a vysoce frekvenční zátěž (duty cycle až 65 %).

Klíčové vlastnosti

Extrémně rychlý náběh a pokles výkonu pulzů (fall time ≤40 až 60 µs u většiny modelů).
Vynikající kvalita a stabilita laserového paprsku (M2<1.2).
Integrovaný, avšak snadno vyjímatelný a servisovatelný RF napájecí zdroj.
Společná platforma pro všechny modely – standardizovaná mechanická, elektrická i softwarová rozhraní.
Kompaktní a robustní uzavřený design (OEM konfigurace).
Integrovaná diagnostika s přístupem přes internet pro proaktivní údržbu a minimalizaci prostojů.

Odborný poradce

Gustav Bazala

+420 602 342 512

bazala@optixs.cz

Zaslat poptávku

OptiXs care

Odborně zkonzultujeme vaši plánovanou aplikaci
Náš tým je schopen produkt integrovat i do většího systému
Zajistíme rychlé dodání náhradních dílů a lokální servis

S čím dalším můžeme pomoci

Popis produktu

Kombinace vysokého průměrného výkonu, vynikající kvality paprsku a jedinečných charakteristik (deskový výboj, tzv. slab discharge) zajišťuje maximální rychlost a efektivitu zpracování. Oproti běžným CW (kontinuálním) modulovaným laserům dosahují lasery Diamond J mnohonásobně vyšších špičkových výkonů. Díky tomu umožňují s naprostou přesností řezat, vrtat, gravírovat a značit širokou škálu materiálů s minimálním tepelným poškozením okolí řezu.

Standardizovaná rozhraní v rámci celé série usnadňují integraci do výrobních linek a OEM systémů – pokud v budoucnu budete potřebovat vyšší výkon, přechod na silnější model je bezproblémový. Plně uzavřená konstrukce přispívá k vysoké spolehlivosti a dlouhé životnosti celého zařízení. Integrovaná diagnostika a možnost vzdálené proaktivní údržby zajišťují nízké provozní náklady a maximální dostupnost stroje ve vícesměnných provozech.

Parametry

Parametr	Diamond J-2	Diamond J-3	Diamond J-5	Diamond J-6
Průměrný výkon	150 – 180 W	225 – 250 W	400 – 450 W	500 W
Špičkový výkon (Peak)	$\ge 400$ až $450$ W	$\ge 750$ W	1450 až 1800 W	1200 W
Frekvence pulzů	Single-shot až 200 kHz	Single-shot až 200 kHz	Single-shot až 200 kHz	Single-shot až 200 kHz
Kvalita paprsku (M²)	< 1.2	< 1.2	< 1.2	< 1.2
Chlazení	Vodní(≥5.7 l/min)	Vodní(≥5.7 l/min)	Vodní(≥9.5 l/min)	Vodní(≥9.5 l/min)
Hmotnost	35 kg	45 kg	58 kg	58 kg
Rozměry (D x Š x V)	830.5 x 198.1 x 227.6 mm	1064.1 x 198.1 x 227.6 mm	1225 x 198.1 x 227.6 mm	1225 x 198.1 x 227.6 mm
