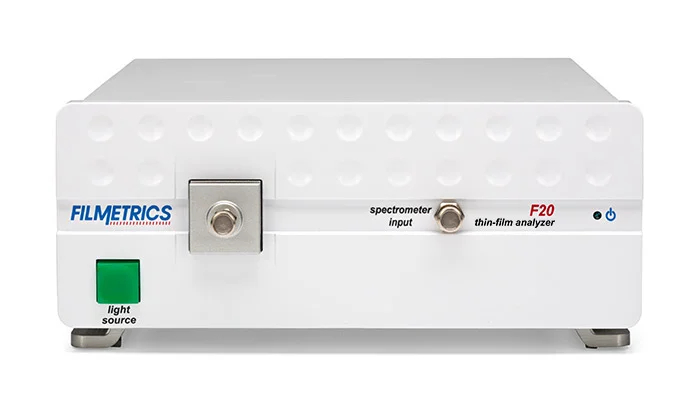

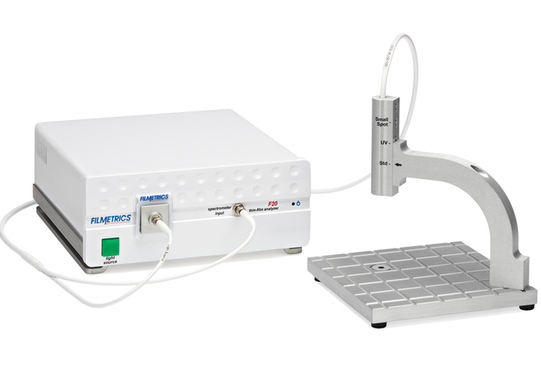

Analyzátor tenkých vrstev Filmetrics® F20 je k dispozici v několika konfiguracích, které se liší především rozsahem měření tloušťky (a vlnových délek spektrometru), aby vyhovovaly široké škále aplikací:
| Model |
Měřitelný rozsah tloušťky |
Spektrální rozsah |
| F20 |
15 nm – 70 µm |
380 – 1050 nm |
| F20-EXR |
15 nm – 250 µm |
380 – 1700 nm |
| F20-NIR |
100 nm – 250 µm |
950 – 1700 nm |
| F20-UV |
1 nm – 40 µm |
190 – 1100 nm |
| F20-UVX |
1 nm – 250 µm |
190 – 1700 nm |
| F20-XT |
0.2 µm – 450 µm |
1440 – 1690 nm |
| F3-sX |
10 µm – 3 mm |
960 – 1580 nm |
Velikost měřicího bodu: Standardně 1,5 mm, s volitelnými možnostmi až do 20 µm. Pro model F20-XT je standardní velikost bodu 600 µm.
Velikost vzorku: Lze měřit vzorky o průměru od 1 mm do 300 mm a více.
Měřicí parametry: Všechny modely F20 podporují měření tloušťky, indexu lomu, odrazivosti a propustnosti. Dokáží charakterizovat jedno- nebo vícevrstvé filmové sady, samostatné membrány, kapalné filmy nebo vzduchové mezery. Měření je možné provádět na plochých i zakřivených površích.

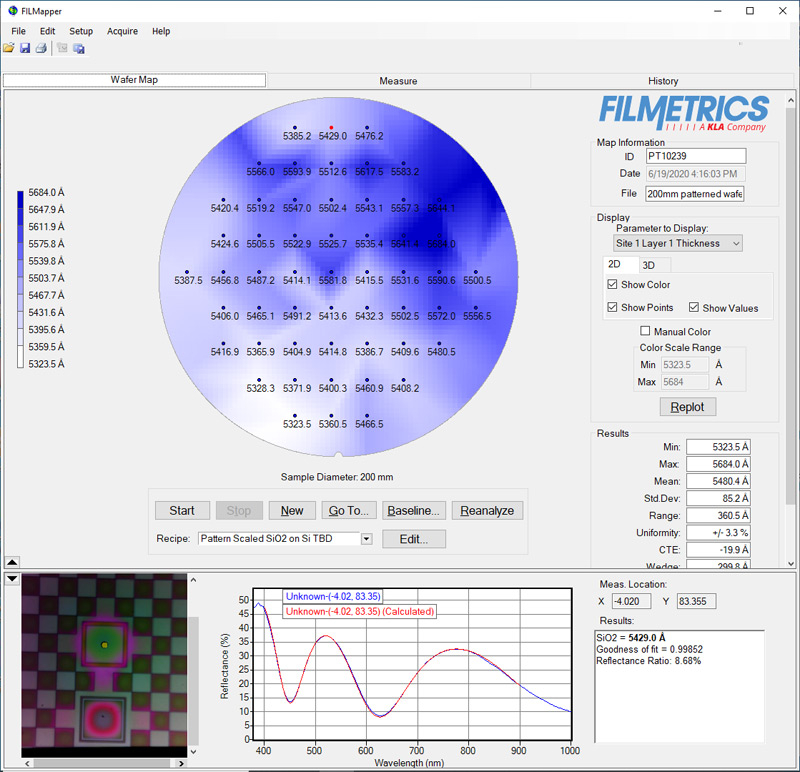

Software: Součástí každého systému je intuitivní analytický software FILMeasure, který obsahuje knihovnu s více než 130 materiály a poskytuje přístup k dalším stovkám. Umožňuje také měření a ukládání hodnot indexu lomu nových materiálů. Zahrnuje vestavěnou online diagnostiku a funkci historie pro ukládání a vykreslování výsledků.
