Laser Beam Combiner

Laserové beam combinery (slučovače svazků) umožňují kombinovat výstupy několika laserů do jednoho svazku, a to i napříč různými vlnovými délkami. Díky tomu poskytují široké spektrální pokrytí a zároveň zachovávají individuální řízení každého laseru.

Zaslat poptávku

Vyráběno na míru

V OptiXs vyrábíme beam combinery na zakázku, což nám umožňuje do jejich návrhu plně integrovat požadavky zákazníka. Díky tomuto přístupu lze kromě výběru laserů individuálně upravit řadu dalších parametrů, jako je způsob řízení a komunikace, počet a typ optických výstupů, fyzické rozměry nebo další funkční prvky, například filtry a modulátory v optické dráze. Toto řešení na míru navíc umožňuje přizpůsobit design beam combineru tak, aby ho bylo možné bez problémů integrovat do vašeho stávajícího zařízení.

Tyto moduly se obvykle používají jako osvitové zdroje pro různá experimentální zařízení, přičemž nejčastějšími aplikacemi jsou spektroskopie, průtoková cytometrie, mikroskopie a optogenetika.

Máte o produkt zájem?

Spojte se s naším odborným poradcem, nebo zašlete rovnou poptávku.

Zaslat poptávku

Ing. Ondřej Pavelka

Odborný poradce

+420 732 282 621

pavelka@optixs.cz

Možnosti konfigurace

Počet laserů
(v individuálních případech i více)

2 - 4

Vlnová délka laserů
(individuálně možnost rozšířit i mimo tento rozsah)

380 - 800 nm

Výkon laserů
(dle zvolených vlnových délek a konfigurace)

10 - 400 mW

Provozní režim
(lze zvolit pro každý laser samostatně)

CW
digitální modulace
analogová modulace

Řízení (komunikace)
(jiný počet individuálně)

USB
RS-232

Počet optických výstupů
(jiný počet individuálně)

Typ optických výstupů
(úpravy parametrů výstupního svazku jsou možné)

free space svazek
optické vlákno (PM, SM, MM)

Způsob uložení
(další možnosti individuálně)

samostatně stojící box
racková krabice
integrace do existujícího zařízení

Flexibilní řízení a kombinace laserových zdrojů

Laserové beam combinery (slučovače svazků) jsou zařízení, která umožňují libovolně kombinovat výstupy několika laserů do společného svazku. Zpravidla se jedná o lasery pracující na různých vlnových délkách a beam combiner je tak schopen v rámci společného výstupu pokrývat širokou část spektra (typicky ve viditelné oblasti). Je přitom zachována schopnost s jednotlivými lasery komunikovat a nezávisle je tak řídit. Ať už tedy cílová aplikace vyžaduje kontinuální (CW) nebo modulovaný (pulzní) osvit (či jejich kombinaci), beam combiner umožňuje vše flexibilně zvolit.

Optické parametry a konfigurace

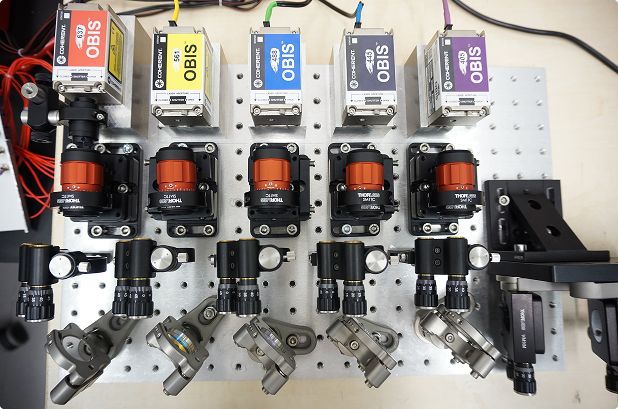

Optické parametry beam combineru záleží primárně na zvolených laserech. V OptiXs používáme zpravidla kontinuální lasery OBIS od firmy Coherent, ale na základě individuální dohody jsou možná i alternativní řešení. Kromě výstupního výkonu a vlnové délky se od výběru laserů a jejich konkrétní konfigurace odvíjí i další parametry výstupního svazku jako jsou prostorový mód, polarizace, šířka a divergence. Kromě standardního “free space” svazku lze lasery navést na výstupu také do společného optického vlákna, což v mnoha aplikacích významně usnadňuje dovedení laserů na místo určení.

Referenční projekty

Open SPIM mikroskop

CEITEC

září 2015

Upgrade průtokového cytometru BD FACS ARIA IIu

Ústav Molekulární Genetiky AV ČR v.v.i.

říjen 2019

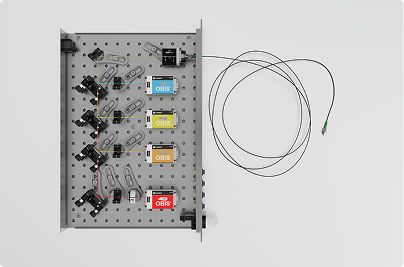

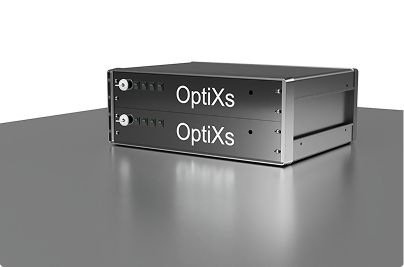

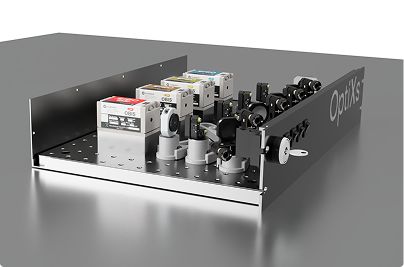

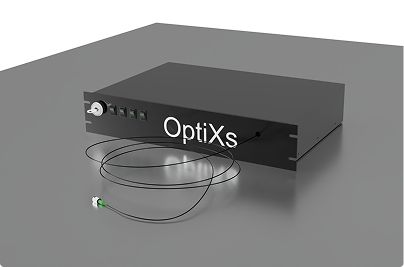

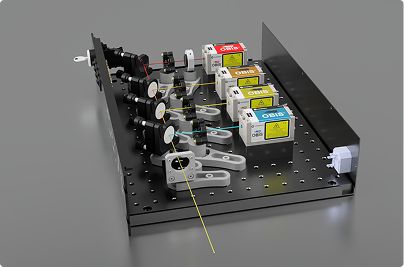

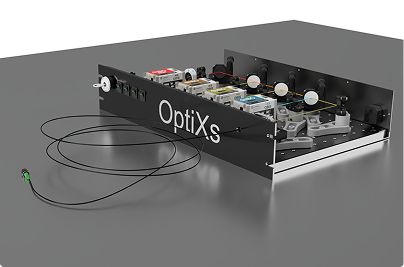

Ukázkové vizualizace

Poptat produkt

Máte zájem o produkt? Zašlete nám své požadavky skrze poptávkový formulář nebo využijte přímý kontakt na odborného poradce. Rádi zodpovíme vaše dotazy a navrhneme řešení dle vašich potřeb.
