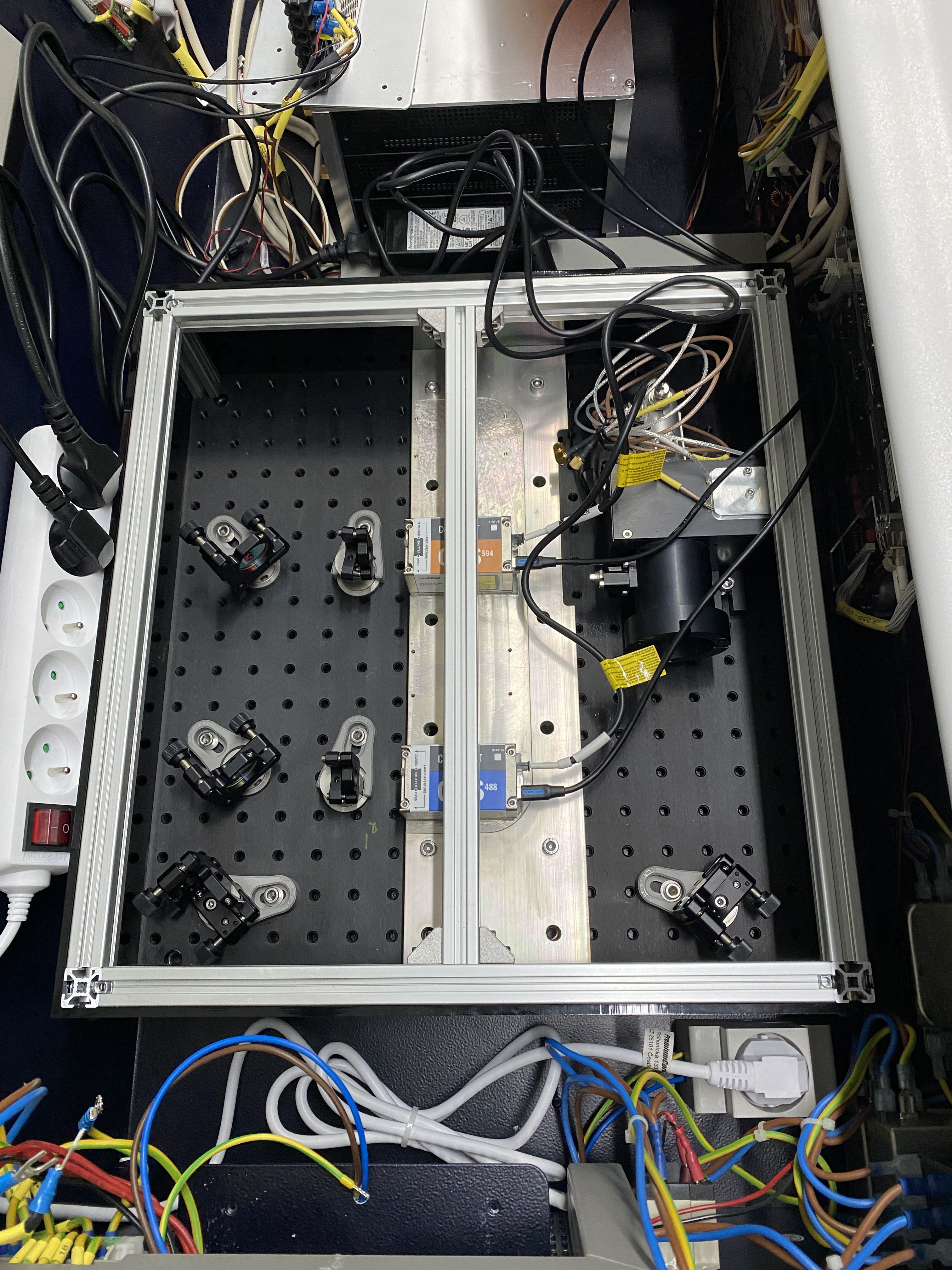

Zadání jsme se rozhodli vyřešit použitím laserového beam combineru. Toto zařízení je specificky navrženo tak, aby umožňovalo kombinovat výstupy několika laserů do jednoho svazku. S ohledem na relativně nízké výkony používané v konfokální mikroskopii (< 3 mW na vzorku) jsme zvolili kompaktní diodové lasery OBIS od společnosti Coherent. V první fázi projektu si zákazník zvolil pouze 2 vlnové délky (488 nm, 594 nm) s tím, že beam combiner počítá do budoucna s možností rozšíření o další dva lasery.

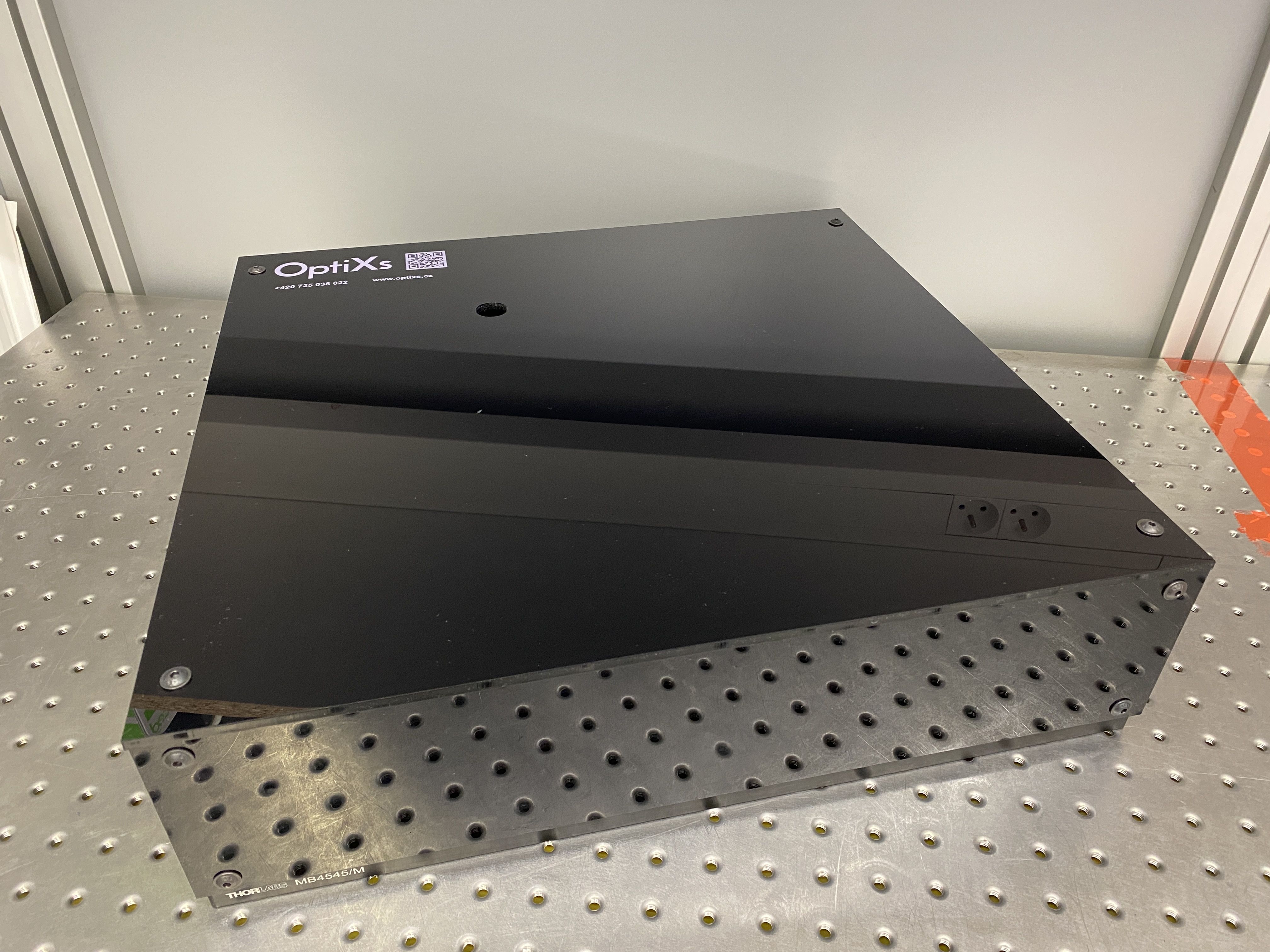

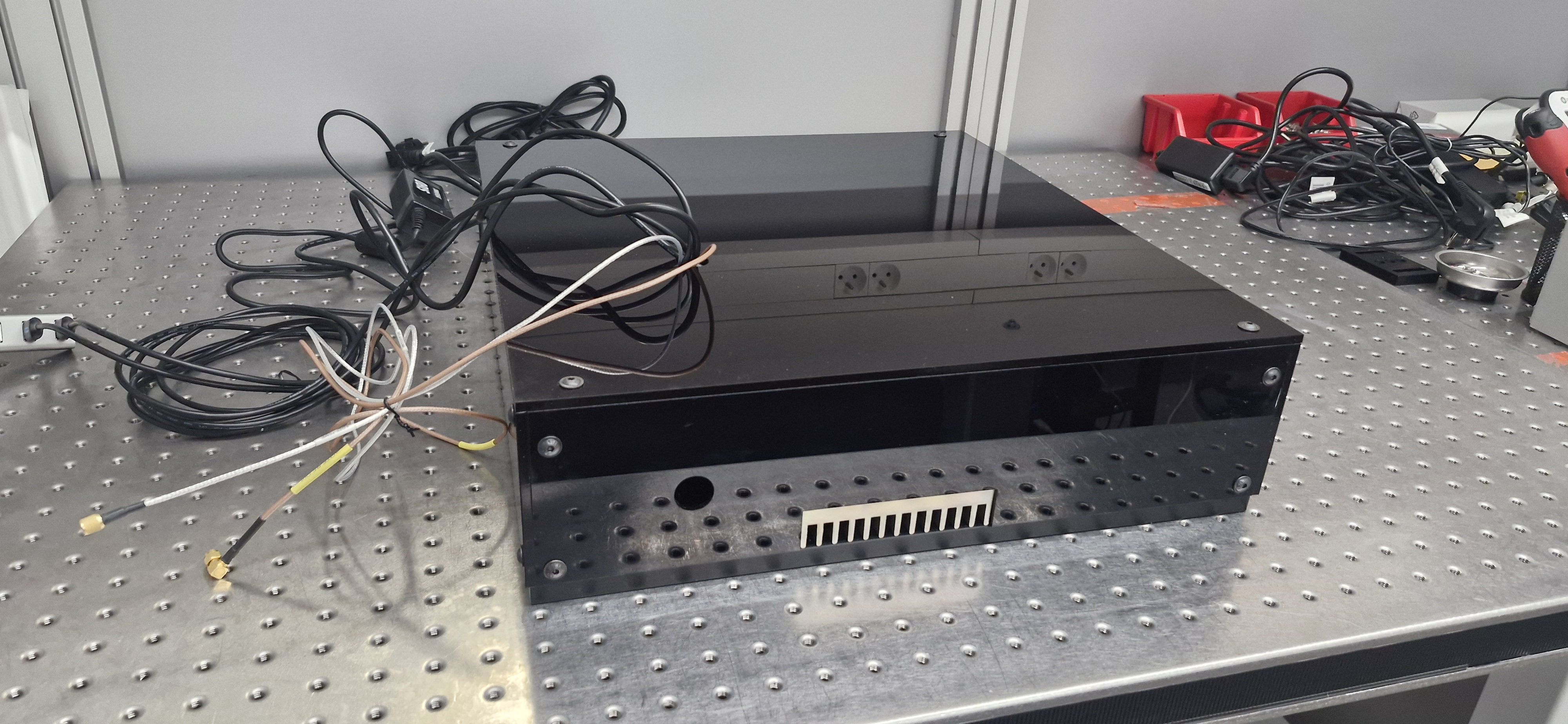

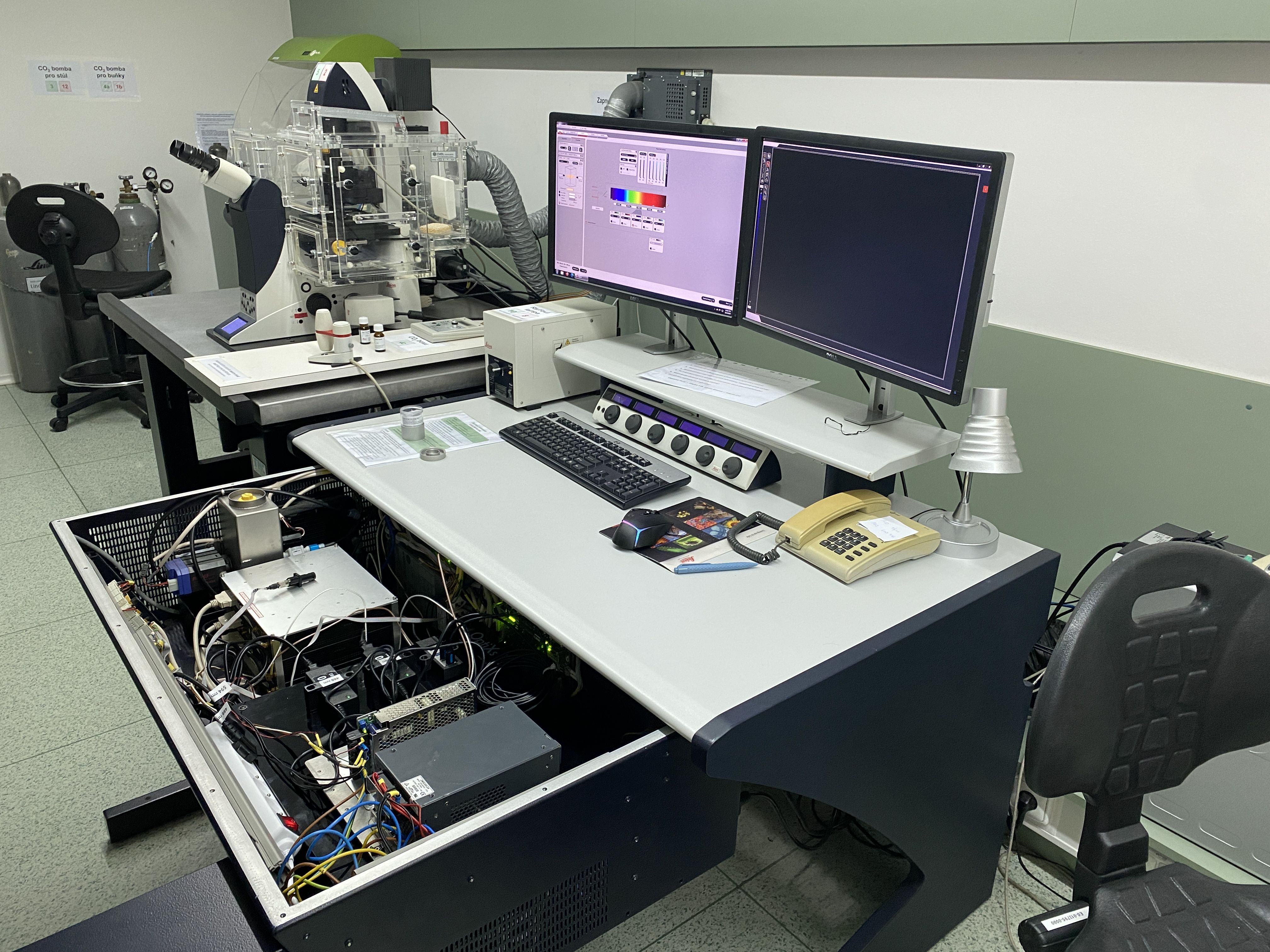

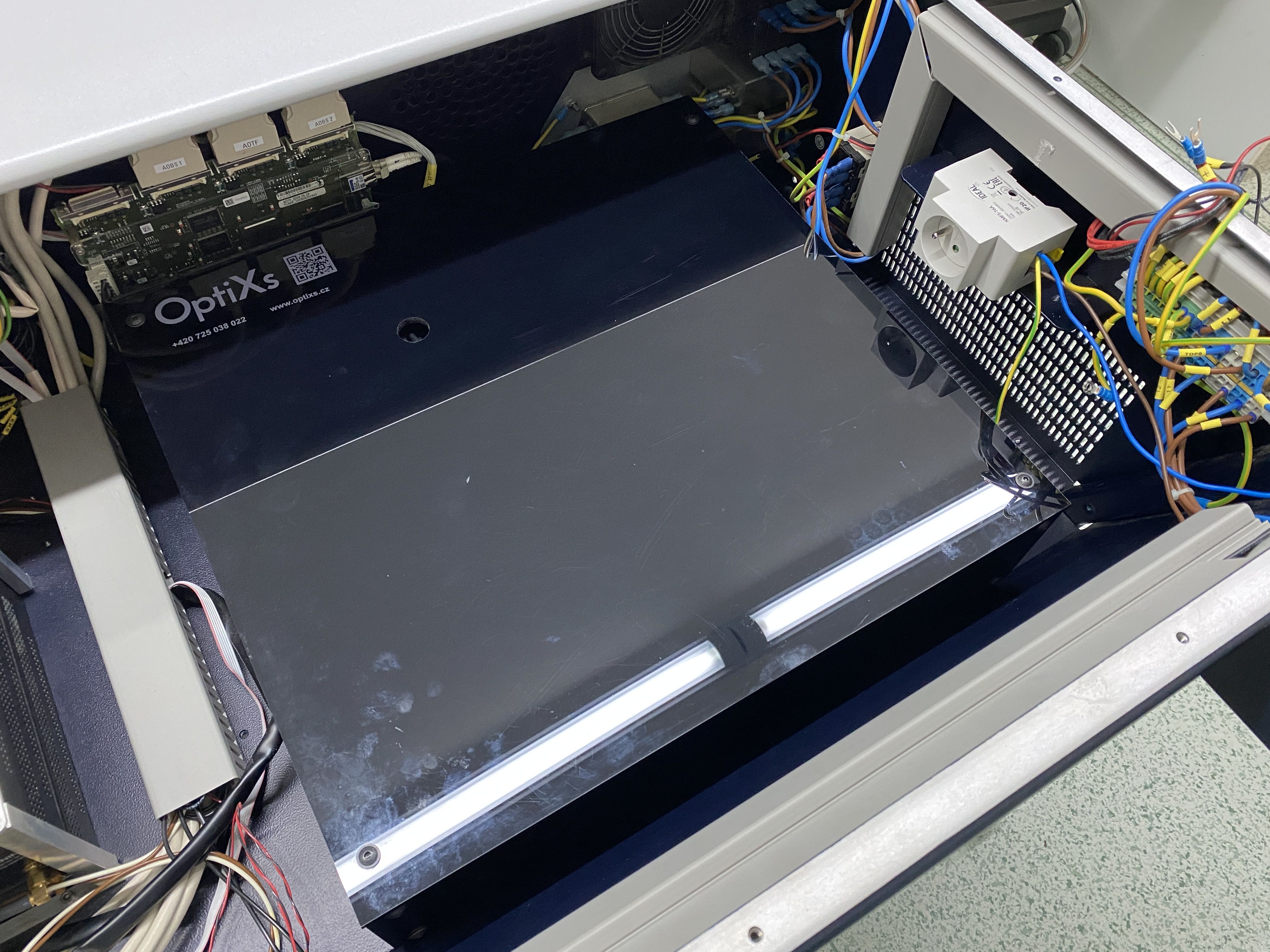

Beam combiner se podařilo do konfokálního mikroskopu plně zaintegrovat. Velikost boxu i jeho konstrukce byly navrženy tak, aby bylo možné jej vložit na příslušné místo uvnitř excitační jednotky a usadit na něj i další komponenty (zejména elektrické zdroje a další příslušenství). Elektrické zapojení bylo vyřešeno tak, aby bylo lasery možné spouštět k tomu určeným tlačítkem na předním panelu excitační jednotky. Výstupní svazek z beam combineru byl navázán do jednomodového (SM) vlákna vedoucího dále do konfokální hlavy mikroskopu. Výběr používané vlnové délky je realizován prostřednictvím původního akusto-optického laditelného filtru (AOTF), který byl v rámci instalace zkalibrován tak, aby byla maximalizována transmise pro nové vlnové délky. Z pohledu operátora tak beam combiner plně nahradil původní Ar laser, aniž by došlo ke snížení uživatelského komfortu.
Parametry zařízení

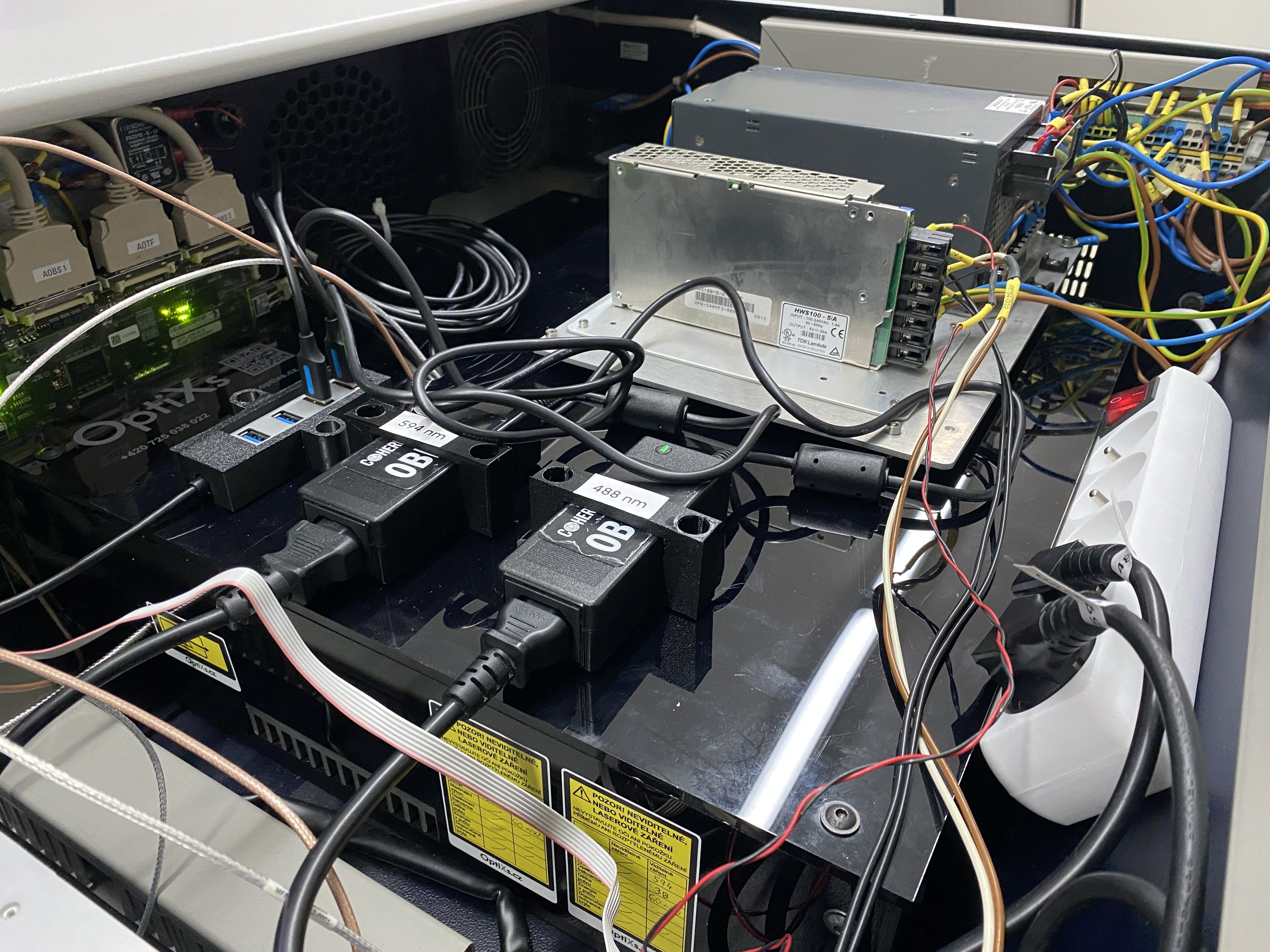

- 2x laser Coherent OBIS (488 nm 60 mW, 594 nm 60 mW)
- 2x volný slot pro doplnění dalších vlnových délek
- Navázání výstupů do SM vlákna
- Plná softwarová i hardwarová integrace do stávajícího mikroskopu
- Možnost ovládání přímo ze softwaru Leica + správa laserů přes aplikaci Coherent Connection
