Osvitový modul

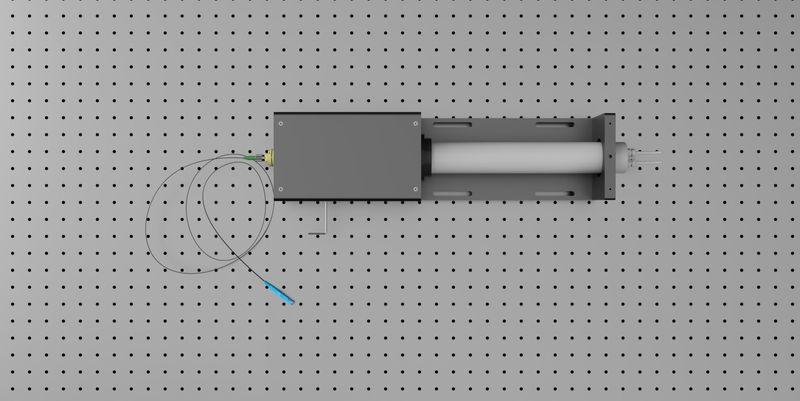

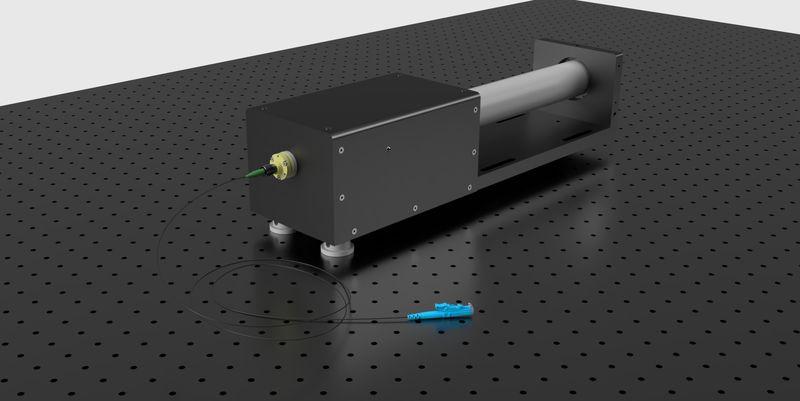

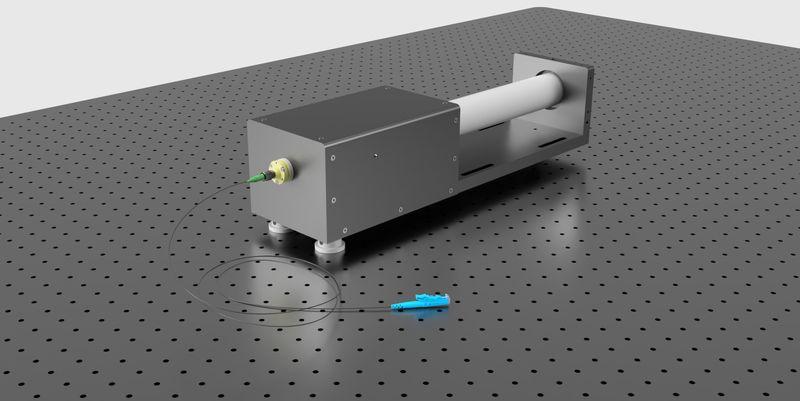

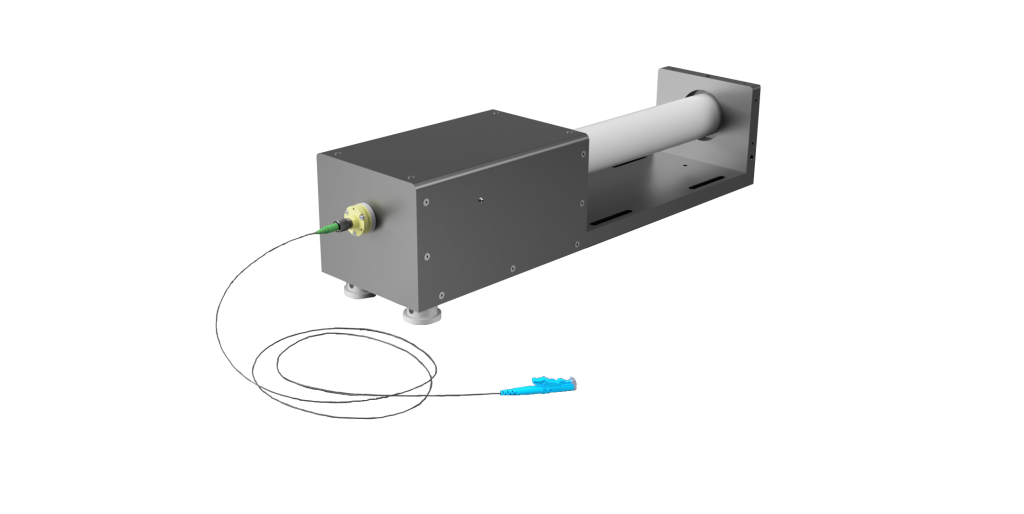

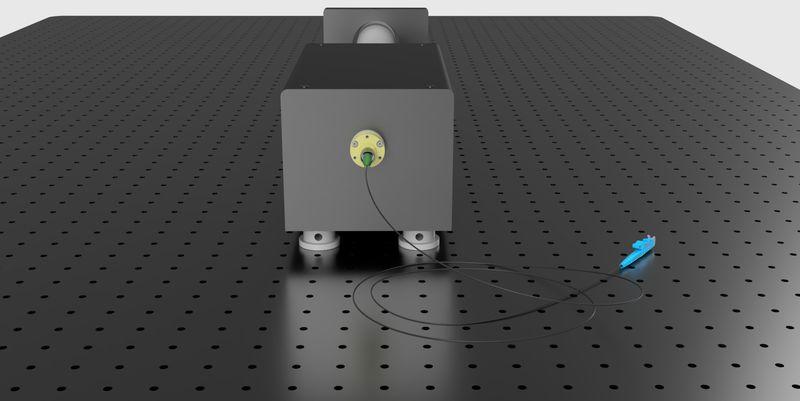

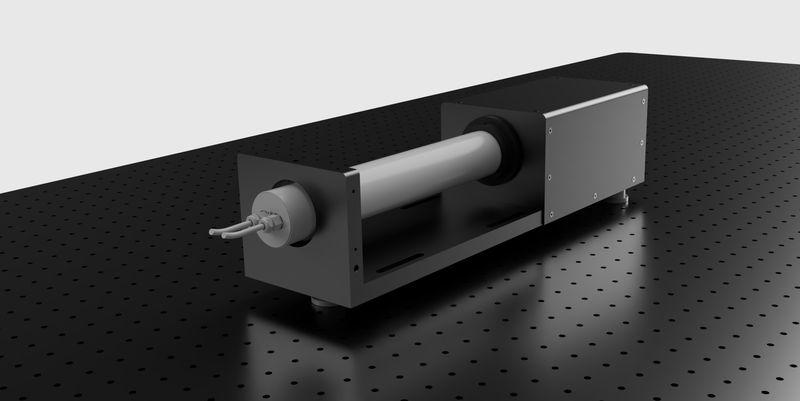

Stabilizované HeNe lasery nacházejí uplatnění v mnoha oblastech jako jsou spektroskopie nebo interferometrie již dlouhou dobu. Ani HeNe lasery s navázáním do vlákna tak nejsou na trhu novinkou. V případech, kdy je kolimátor umístěn přímo za výstup laseru, mohou ale zpětné odrazy významně zhoršovat stabilizaci laseru (frekvenční i amplitudovou) a obtížná může být i kontrola polarizace na výstupu z vlákna. Na základě požadavků našich zákazníků jsme tak v OptiXs vyrobili modul, který tyto nedostatky řeší integrací optického izolátoru a půlvlnné destičky.

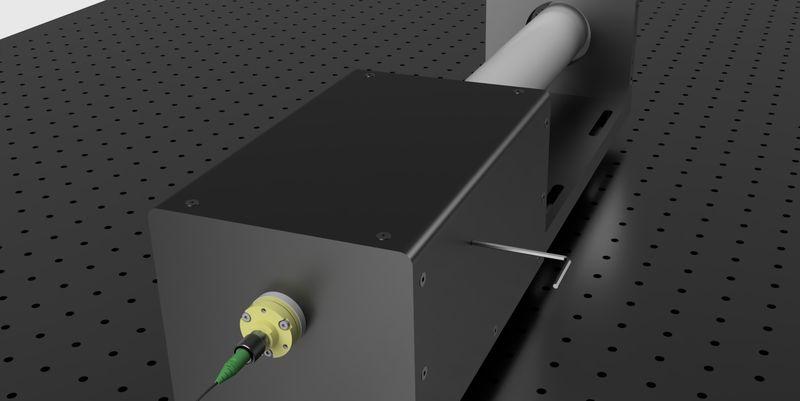

Zatímco optický izolátor chrání laser před zpětnými odrazy, půlvlnná destička umožňuje precizní kontrolu natočení roviny polarizace před vstupem do kolimátoru. V aplikacích citlivých na polarizaci tak lze zajistit, že navázaný laserový svazek bude přesně slícován s pomalou osou použitého PM vlákna, což umožňuje maximalizovat polarizační extinkční poměr (PER) a dosáhnout hodnot přes 30 dB. Modul má servisní vstup, který uživateli umožňuje doladit natočení půlvlnné destičky a kompenzovat tak případné dlouhodobé změny polarizačního stavu. Jinak je optická dráha zakryta a chráněna proti vniknutí nečistot.

I přes složitější navedení laseru do vlákna jsme schopni u našich modulů garantovat na výstupu z vlákna > 75% výkonu laseru. U HeNe laserů, které mají na svém free space výstupu typicky kolem 1.5 mW, tak lze dosahujeme na konci vlákna výkonu přes 1 mW.
