Laserový systém pro mikroobrábění

Laserový systém s ultrakrátkými pulzy pro laserové texturování a mikroobrábění povrchu materiálů a vývoj měřících systémů pro tyto laserové procesy. Kompletní a funkční systém modulární konstrukce se musí sestávat z femtosekundového pulzního laseru v průmyslovém provedení, rychlou skenovací hlavou, optickým antivibračním stolem, motorizovaným polohovacím systémem a potřebným příslušenstvím. Součástí dodávky musí být sestavení všech komponent na optický stůl, naladění optické cesty přes optické prvky a skenovací hlavu a ukázání plné funkčnosti systému provedením texturování a mikroobrábění několika vzorků.

Zákazníkem je oddělení Termomechaniky technologických procesů a Laboratoř laserového mikroobrábění. Tato pracoviště se v současné době zabývají výzkumnými tématy "Termodiagnostika pulzního laserového mikro-zpracování" a "Tepelné vlastnosti povrchů a tenkých vrstev".

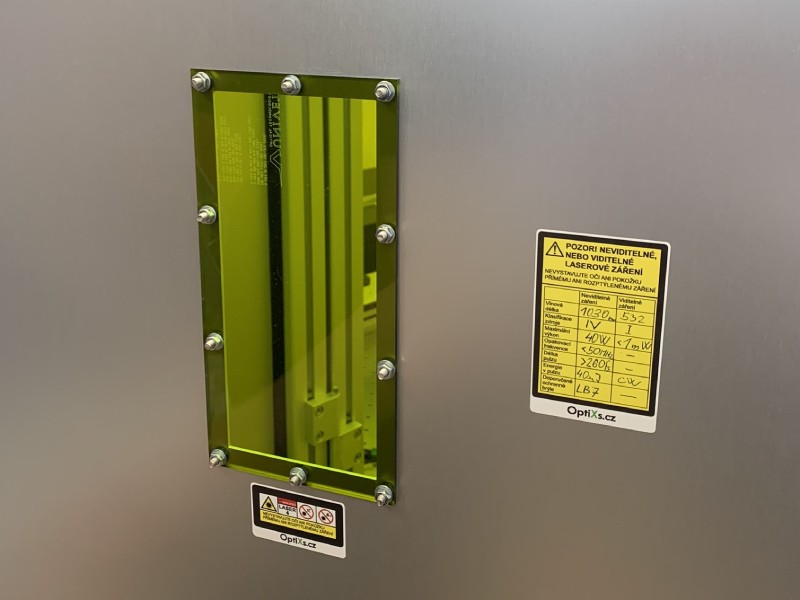

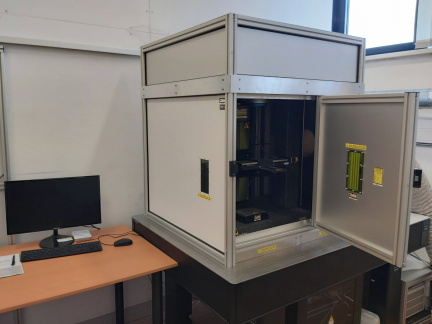

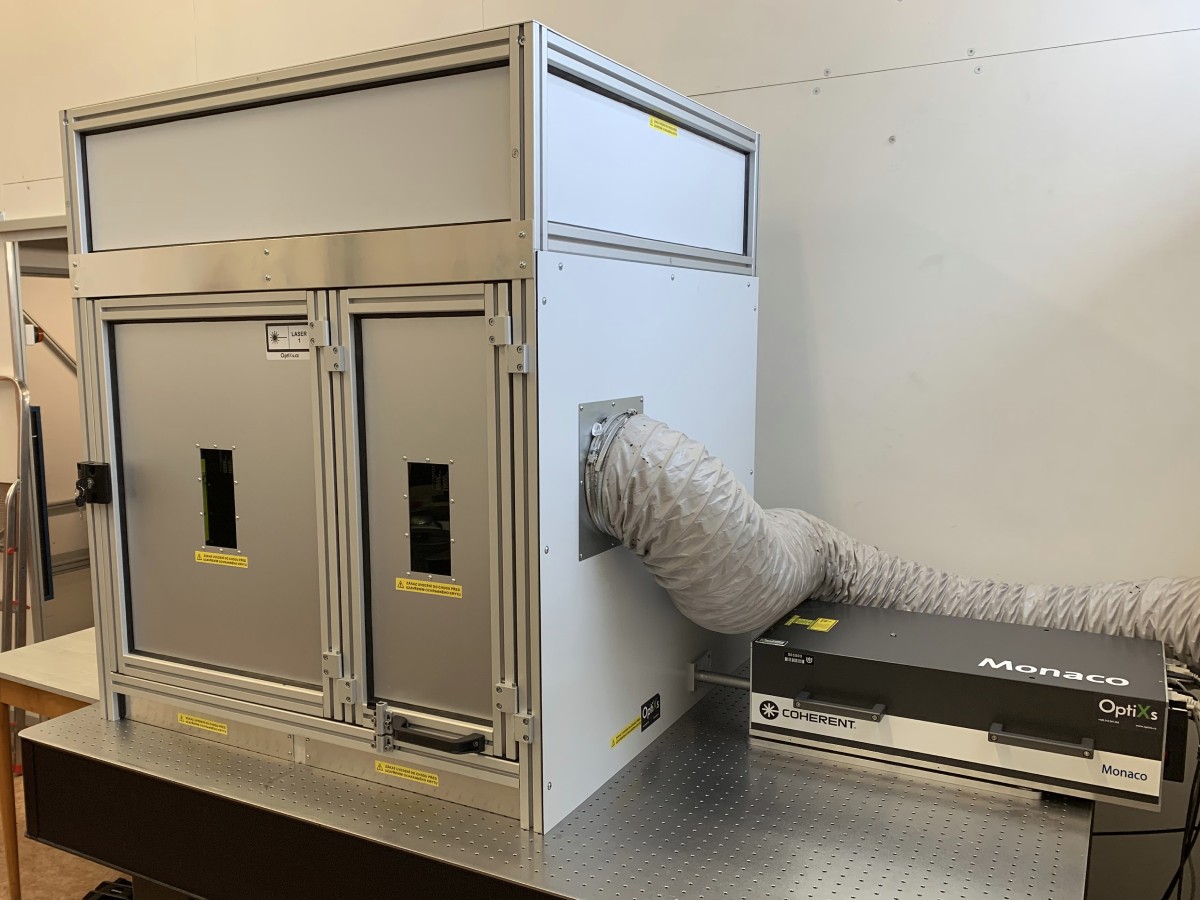

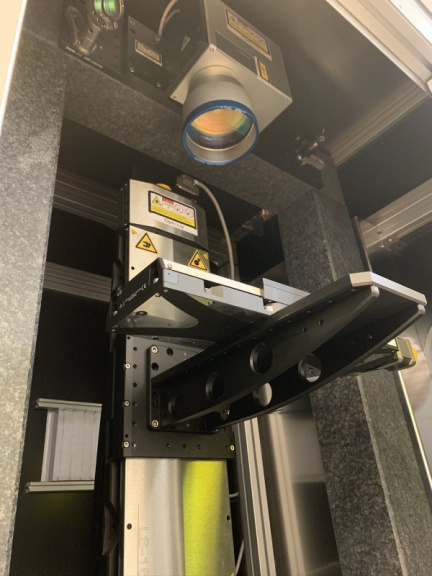

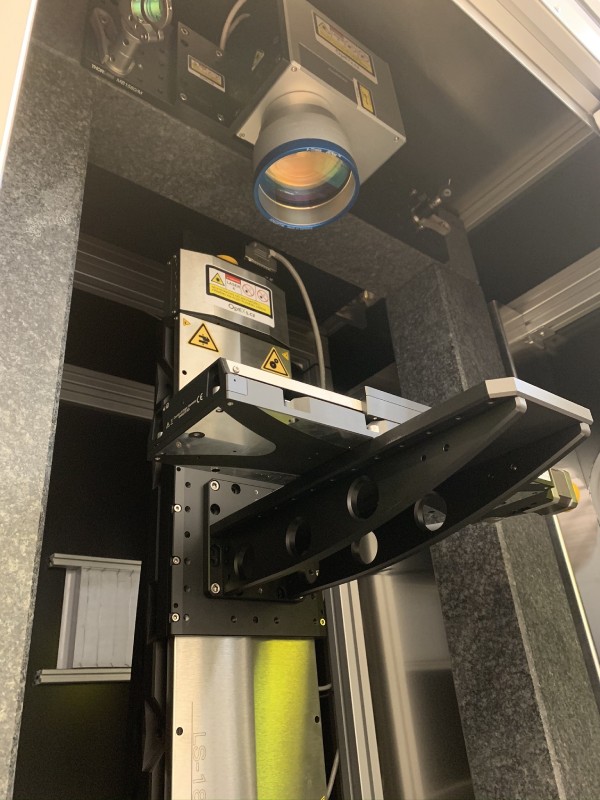

Základem námi navrženého systému je pneumatický antivibrační stůl, na němž je umístěn femtosekundový laser Coherent Monaco jehož výstup je přivedený do ochranného boxu v němž je umístěn granitový rám nesoucí potřebné optické prvky a skenovací hlavu, která zeshora dolů míří do vzorokového prostoru s tříosoým polohovacím systémem. Celá sestava je řízena skrze řídící počítač.

Laserová mikroobráběcí stanice umožňuje

• změnu opakovací frekvence 1 až 4 MHz, bez AOM až 50 MHz
• nastavení délky pulzu 350 fs až 10 ps
• změnu polarizace svazku
• přidání dalších prvků jako je sledování stopy skrze skenovací hlavu

Laser Coherent Monaco

• Výstup na 1035 nm
• Střední výkon 40 W
• Možnost burst módu
• Navržen pro 24/7 provoz v nejnáročnějších podmínkách

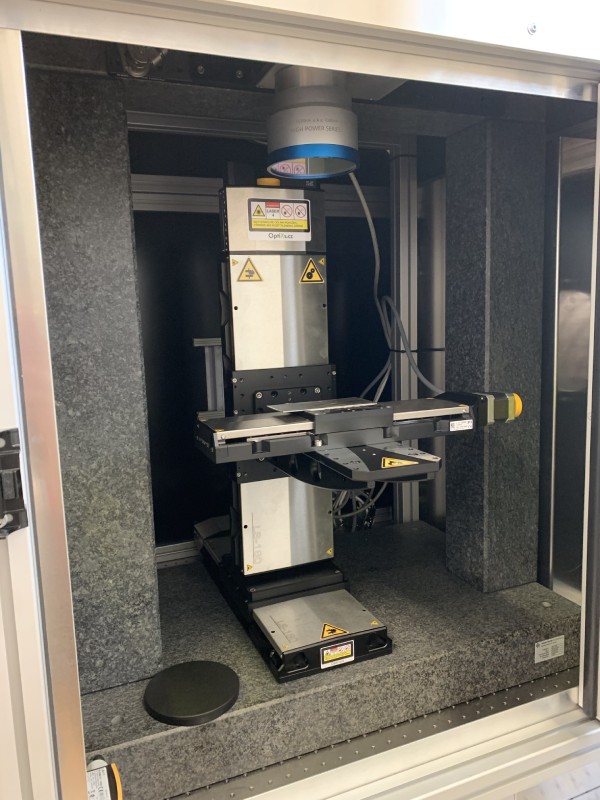

XYZ polohovací systém

• Rozsah polohování 205 mm vertikálně, 155 x 55 mm horizontálně
• Celková vertikální nosnost 20 kg
• Celková přesnost polohování ±10 μm

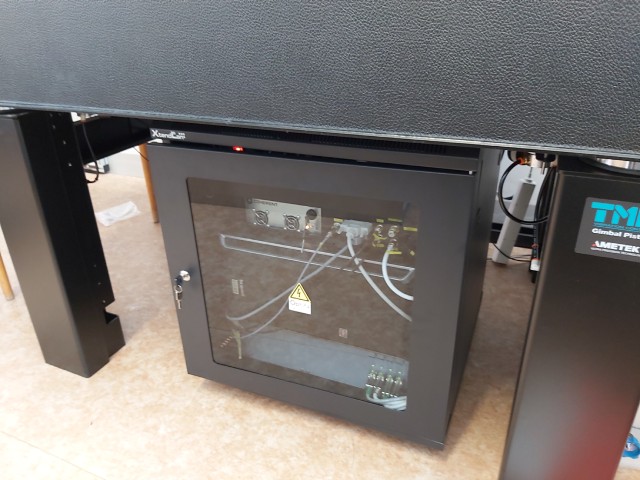

Robustní optický stůl

• Rozměry vrchní desky 1800 x 900 x 200 mm
• Materiál 430 feromagnetické nerez ocel
• Metrická síť otvorů s závity M6 s roztečí 25 mm
• Rovinnost vrchní desky ±0,13 mm na celou délku stolu
