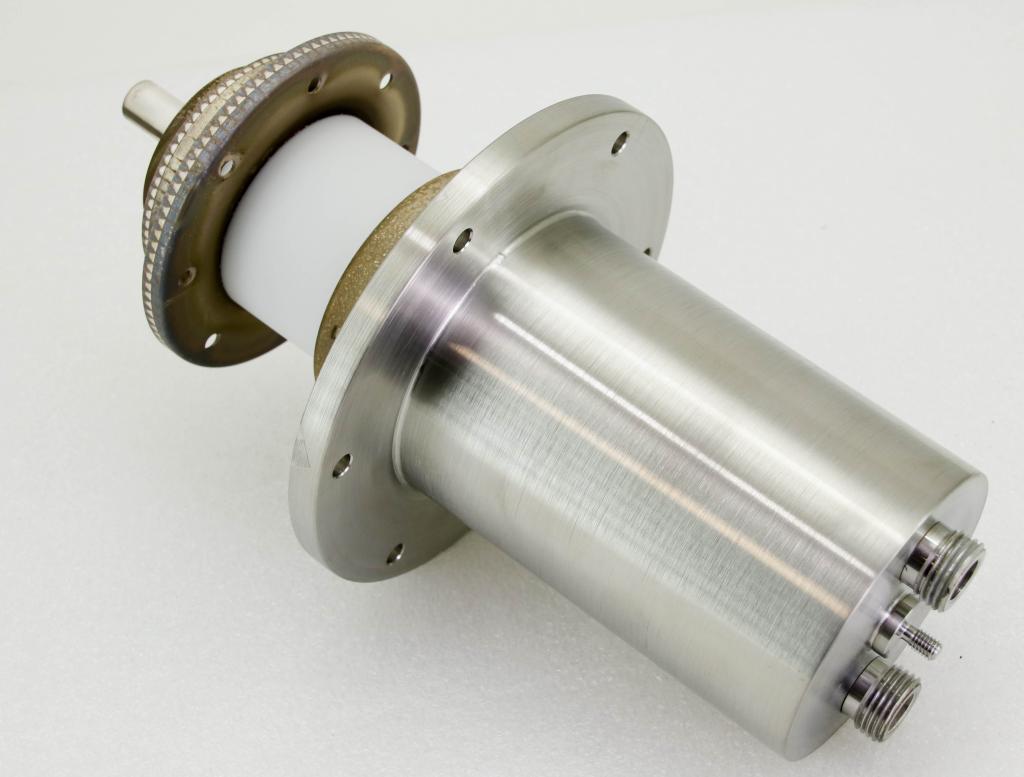

Jako specialisté na laserové technologie si uvědomujeme důležitost, kterou hraje každá součástka v laseru. Mezi ně patří RF trubice, neboli trioda, používaná v CO2 laserech řady Rofin DC. Tento článek zdůrazňuje, proč je včasná výměna triody nezbytná pro udržení výkonu Vašeho laseru a zabránění nákladným prostojům.
Pochopení Funkce RF Triody

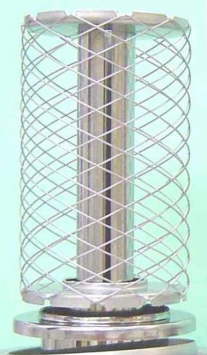

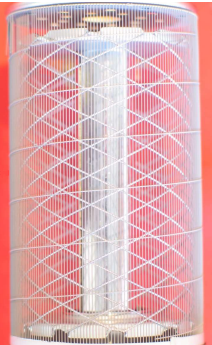

V laserech Rofin DC funguje trioda jako generátor RF, který převádí stejnosměrný proud na radiofrekvenční energii potřebnou k excitaci laserového plynu. Tento proces zahrnuje katodu a mřížku uvnitř trubice, se specifickou vzdáleností přibližně 1,5 mm mezi nimi. Činnost triody je ovlivněna faktory, jako je řízení mřížky tzv. mřížkovým proudem a teplota vlákna, která může dosáhnout až 1600 °C.
Klíčové indikátory pro výměnu triody
- Snížení výkonu : Znatelný pokles výkonu laseru nebo nekonzistentní kvalita paprsku mohou indikovat selhávající triodu.
- Stáří a použití : Stejně jako všechny výkonové komponenty, i triody mají omezenou životnost. Sledování doby chodu vlákna a dodržování doporučených intervalů výměny je klíčové.
- Oblouky nebo nadproudové poruchy : Častý výskyt vysokonapěťových nadproudových poruch, zejména po počátečních hodinách provozu, naznačuje potenciální problémy s triodou.
- Vizuální kontrola : I když to není vždy zřejmé, fyzické známky, jako je změna barvy nebo poškození základny trubice, mohou naznačovat potřebu výměny.
Důsledky zanedbání výměny triody
- Neplánované prostoje : Selhání triody může způsobit náhlé a úplné vypnutí laseru, což naruší výrobu a povede k neočekávaným prostojům.
- Zvýšené náklady na opravy : Pokračování v provozu laseru se zhoršenou triodou může potenciálně poškodit další komponenty, což povede k rozsáhlejším a dražším opravám.
- Suboptimální výkon : Opotřebovaná trioda snižuje účinnost laseru, což vede k vyšší spotřebě energie a nižšímu výstupnímu výkonu.
Zajištění hladké výměny triody
- Kvalifikovaný personál : Výměnu triody by měl provádět pouze vyškolený personál, který rozumí bezpečnostním opatřením a postupům.
- Dodržování postupů : Při výměně triody je důležité dodržovat podrobné pokyny pro váš konkrétní model laseru. Tyto pokyny zahrnují vše od uzemnění vysokonapěťových komponent až po nastavení mřížkového proudu a RF frekvence.
- Postupy po výměně : Po instalaci nastavte proud vlákna a nechte jej běžet bez vysokého napětí minimálně 15 minut. Poté nastavte mřížkový proud, změřte a nastavte RF frekvenci, pokud je to nutné, a nechte laser běžet neregulovaně minimálně 15 minut.

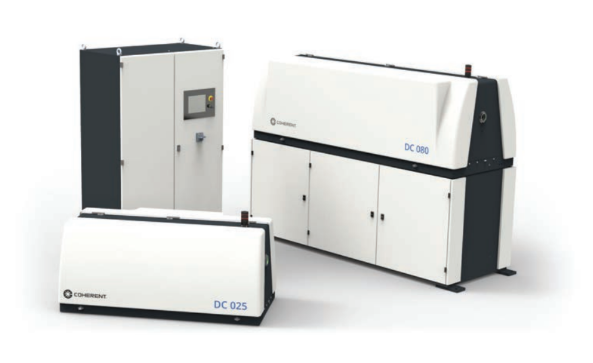

Modely laserů a RF Trubice
Postupy výměny triody se mohou lišit v závislosti na modelu laseru. Některé z laserů a RF trubic zahrnují:
- DC010/015 s CTK 12
- DC020/025 s CTK 15
- DC030/035 s CTK 15
- DC035/040 s CTK 25
- DC040/045 s CTK 25
- DC045-080 s CTK25 / CTK35
Nastavení Mřížkového Proudu
- Mřížkový proud (Ig) by měl být znovu nastaven při počátečním spuštění laseru, po každé údržbě nebo po výměně určitých komponent, jako je VN transformátor, ohřívač vlákna, řízení mřížkového proudu nebo komponenty RF generátoru.
- Mřížkový proud lze měřit pomocí osciloskopu nebo kalibrovaného voltmetru.
- Nastavení mřížkového proudu musí být provedeno s regulací výkonu laseru a kompenzací Ua při stabilním síťovém napětí.
Díky proaktivnímu přístupu a informovanosti o stavu triody vašeho laseru Rofin DC můžete zajistit nepřetržitý, efektivní a spolehlivý provoz laseru.
